RouterOS简单网络配置事例

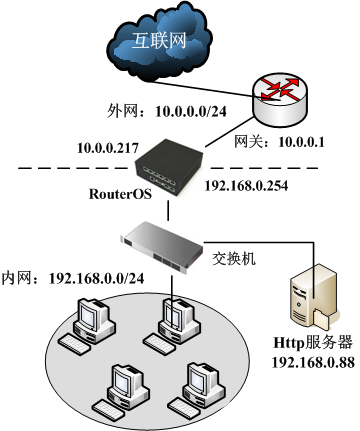

通过下面一个简单的网络拓扑作为配置实例，根据该网络需要通过RouterOS完成配置：

在当前的实例中我们涉及到两个网络，即接入ISP网络的WAN外网和LAN内网：

• LAN内网地址段：192.168.0.0/24。路由器的地址在这个网络中为192.168.0.254
• 接入ISP的外网WAN为10.0.0.0/24。路由器的地址是在网络中为10.0.0.217
• 外网DNS为61.139.2.69，202.98.68.96

配置RouterOS实现内网访问ISP网络，我们的步骤一共分为五步

• 首先：启动设备后，检查interface接口网口连接是否正常，并定义网口名称
• 第二：配置对应网口的IP地址
• 第三：配置默认网关路由
• 第四：配置nat地址转换规则
• 第五：配置DNS服务器

第一步：网络接口配置

在/interfaces列表中修改ether2为ether2-lan定义为内网接口，如图：

同样将ether2修改为ether2-lan，指定内网接口，同理将ether1也设置为ether1-wan，以此区分接口。

第二步：添加IP地址

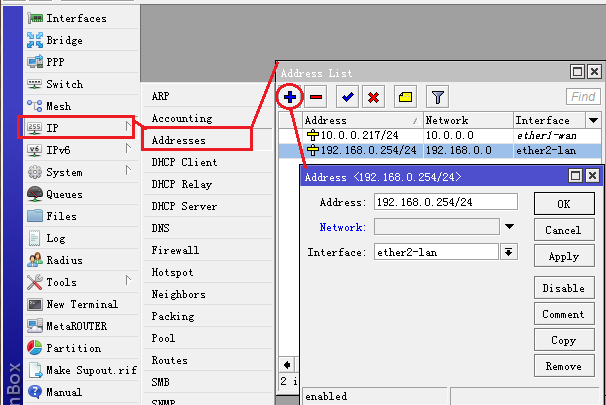

在/ip address中添加IP地址和选择网卡接口，添加内网和外围的IP地址如图：

同理在ip address菜单下，添加ether1-wan口的IP地址。

第三步：添加默认网关

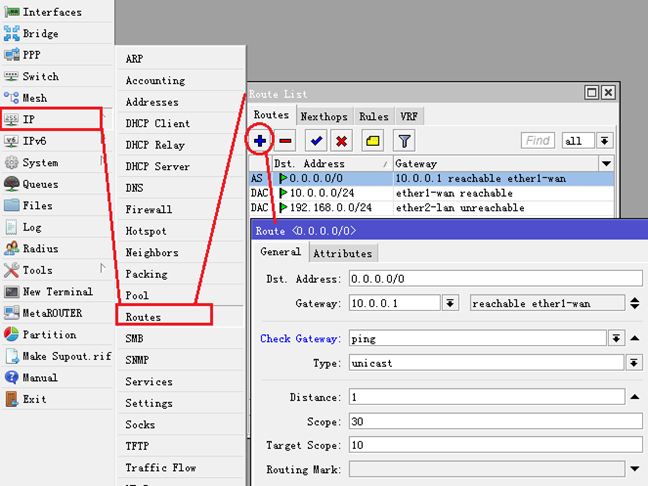

在/ip routes里添加默认网关10.0.0.1，开启check-gateway=ping（网关ping监测）如图：

第四步，NAT地址转换

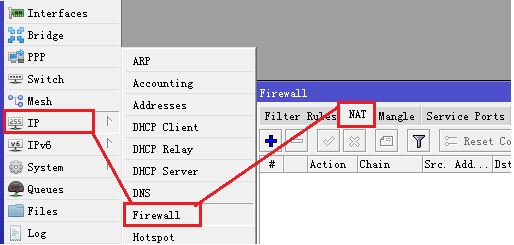

在/ip firewall nat 里点击“+”添加伪装规则：

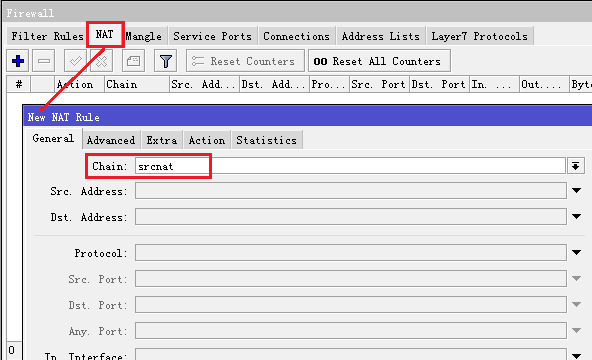

在NAT里添加新的规则，在chain里选择srcnat链表：

在选择action里的action=masquerade规则：

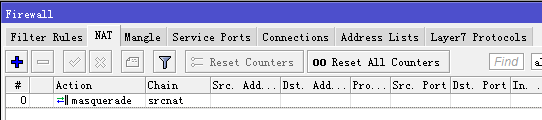

添加完成后：

第五步，DNS配置

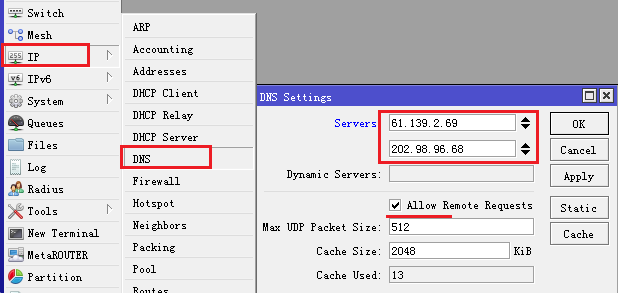

在/ip dns的settings中添加多个DNS服务器地址，根据需要启用DNS缓存（allow remote requests），并能通过Cache size修改DNS缓存大小：

到此，上述的单在线网事例就已经配置完成！

端口映射

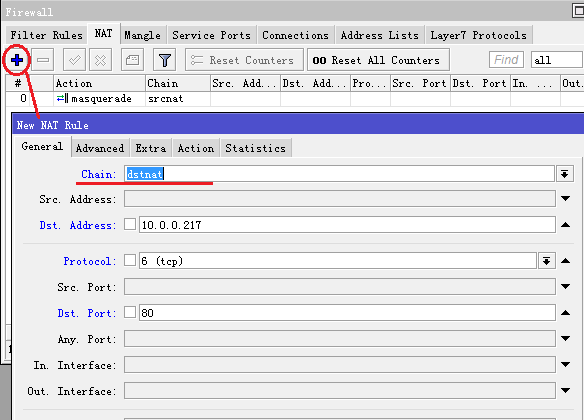

根据以上网络拓扑，需要将内网的http服务器发布到外网，内网的http服务器IP地址192.168.0.88，这里需要做端口映射规则，进入ip firewall nat里，选择chain=dstnat，我们的外网IP地址是10.0.0.217配置到dst-address，dst-port为tcp协议80端口，如下图

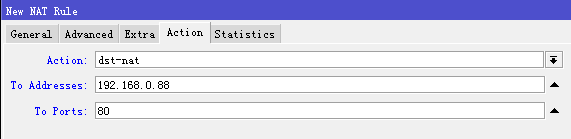

在action选择dst-nat操作，to-address设置内网http服务器IP地址，和端口80

主机带宽控制

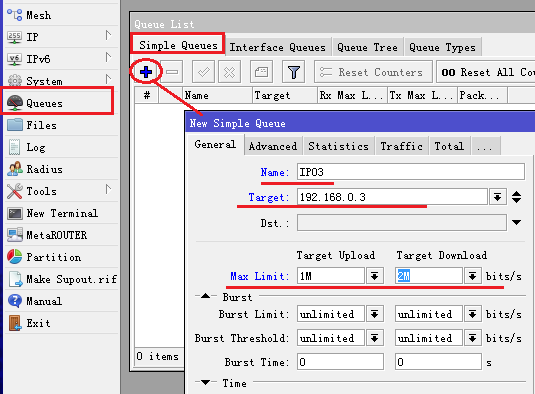

进入Queue添加带宽控制规则，选择simple queue，添加主机IP是192.168.0.3，并取名为IP03，设置带宽为上行(upload)1m，下行(download)2m

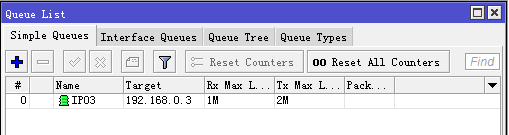

添加完成后：
