Simple Queue下PCQ的packet-mark应用

Simple queue的流控配置相对Queue Tree简单，能直接通target指定目标流控IP地址，有明确的上下行属性配置，也能调用PCQ策略完成简单的流控。

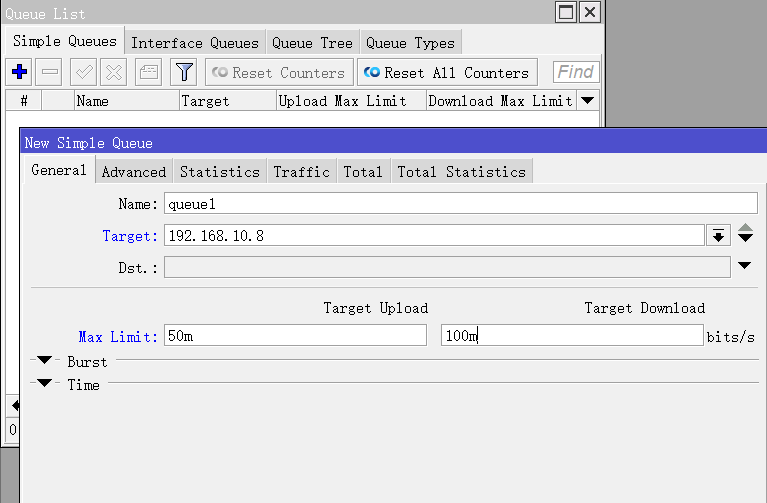

通过simple queue限制一个主机IP的上行50Mb，下行100Mb（bit），如下图的配置

如果要限制一段IP，192.168.10.0/24，对这段IP中的每个IP地址进行带宽限速，可以使用PCQ进行流控策略，在simple Queue中配置简单的PCQ流量控制可以参考之前的内容，RouterOS PCQ动态流量分配实例和RouterOS PCQ流控原理

当我们需要细化流控策略，排除指定目标IP被流控，或者指定某些特定的端口时，就需要使用packet-marks做流控的标记，需要进入ip firewall mangle对指定流量进行标记

例如，在一个网络中用户IP地址段是172.16.0.0/16，而NAS的IP段是172.17.0.0/16，用户到NAS的IP不受流控限制，需要排除到NAS的IP段172.17.0.0/16做流控，以下配置通过CLI命令行操作：

首先，在address-list添加一个NAS的地址列表，定义IP段 172.17.0.0/16

/ip firewall address-list
add address=192.168.20.0/24 list=NAS

然后在mangle先做连接标记，源地址192.168.10.0/24，排除目标地址是NAS地址列表，定义一个new-connection-mark=User_conn

/ip firewall mangle
add chain=forward  src-address=192.168.10.0/24 dst-address-list=!NAS action=mark-connection new-connection-mark=User_conn passthrough=yes

然后从连接标记从User_conn提取数据包标记new-packet-mark=User_packet

add chain=forward connection-mark=User_conn action=mark-packet new-packet-mark=User_packet passthrough=yes

注意：不能直接进行mark-packet数据包标记，如果直接进行数据包标记（直接标记涉及区分上行和下行流量），对于simple queue将无法区分上行和下行流量

在queue type下定义PCQ规则，上行和下行

/queue type
add kind=pcq name= user_down pcq-classifier=dst-address pcq-rate=100M
add kind=pcq name= user_up pcq-classifier=src-address pcq-rate=10M

在simple下面添加规则，这里总带宽下行1G，上行100M，需要预留一部分缓冲带宽

/queue simple
add name=user_pcq target=192.168.10.0/24 max-limit=950M/80M packet-marks=User_packet queue=user-up/user-download

关于Address-list地址列表动态添加IP地址

前面使用address-list定义流控IP地址，对于address-list地址列表的调用在很多地方会被使用，这些功能会动态的将来源IP地址加入到指定的地址列表，例如在使用PPP的隧道协议时，制定profile策略，可以选择address-list，一个账号登录成功后，会自动添加到指定的address-list，如下图：

当l2tp的用户登录成功后，会加入到l2tp列表，然后在对l2tp的address-list做流量标记

/ip firewall mangle
add chain=forward  src-address-list=l2tp action=mark-connection new-connection-mark=l2tp_conn passthrough=yes

然后从连接标记从User_conn提取数据包标记new-packet-mark=User_packet

add chain=forward connection-mark=l2tp_conn action=mark-packet new-packet-mark=l2tp_packet passthrough=yes

配置Queue type

/queue type
add kind=pcq name= user_down pcq-classifier=dst-address pcq-rate=100M
add kind=pcq name= user_up pcq-classifier=src-address pcq-rate=10M

在simple下面添加规则，这里总带宽下行1G，上行100M，需要预留一部分缓冲带宽

/queue simple
add name=user_pcq target=192.168.10.0/24 max-limit=950M/80M packet-marks=l2tp_packet queue=user-up/user-download

匹配端口的流量标记

只想对到TCP 80和443端口的进行流量控制

然后在mangle先做连接标记，源地址192.168.10.0/24，排除目标地址是NAS地址列表，定义一个new-connection-mark=User_conn

/ip firewall mangle
add chain=forward  src-address=192.168.10.0/24 protocol=tcp dst-port=80,443 action=mark-connection new-connection-mark=80443_conn passthrough=yes

然后从连接标记从User_conn提取数据包标记new-packet-mark=User_packet

add chain=forward connection-mark=80443_conn action=mark-packet new-packet-mark=80443 _packet passthrough=yes

在queue type下定义PCQ规则，上行和下行

/queue type
add kind=pcq name= 80443_down pcq-classifier=dst-address pcq-rate=100M
add kind=pcq name= 80443_up pcq-classifier=src-address pcq-rate=10M

在simple下面添加规则，这里总带宽下行1G，上行100M，需要预留一部分缓冲带宽

/queue simple
add name=user_pcq target=192.168.10.0/24 max-limit=500M/50M packet-marks=alluser_packet queue=user-up/user-download
