关于CRS3xx和CCR2116、CCR2216 L3/Fasttrack-HW-Offloading使用理解

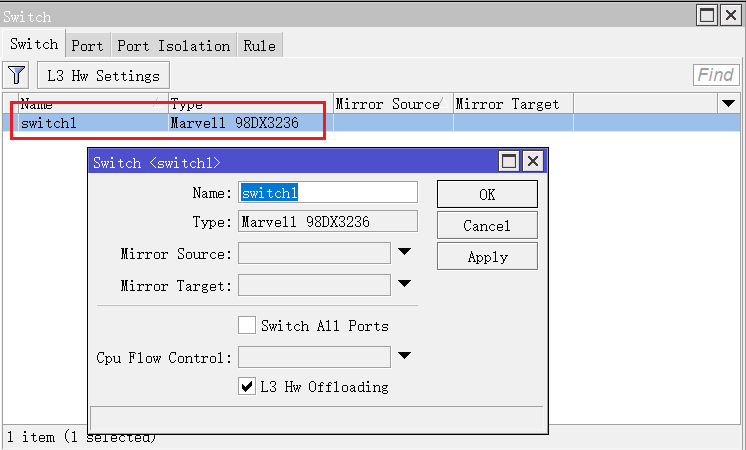

在RouterOS v7.6对L3/Fasttrack-HW-Offloading又一次做了调整，有一个单独的L3 Hw Settings选项（下图设备为CRS326-24G-2S+，不支持Fasttrack HW-Offloading）：

L3-Hw-Offloading设置仍然在switch交换芯片配置

根据官方的L3-HW-Offloading和FastTrack资料，CRS3xx（部分型号）和CCR2116、CCR2216都提供了L3-HW-Offloading和Fasttrack HW Offloading加速，那些型号支持Fasttrack HW Offloading加速可以查看官方资料，我翻译并归纳如下：

Stateless Hardware Firewall（无状态硬件防火墙）

对于HW-Offloading加速，可以通过switch rules的 ACL执行无状态（stateless）防火墙，当开启了L3 HW-Offloading，/ip firewall connection中将无法看到会话状态，即无状态（stateless）防火墙。连接跟踪和有状态（state full）防火墙只能由CPU处理，所以当开启L3-HW-Offloading加速路由后，在/ip firewall connection中是无法看到这些会话的。

下面的例子阻止硬件加速，从ether1访问MySQL服务器设置为拒绝，并指定从ether2和ether3访MySQL重定向到CPU，交给Firewall Filter处理数据包:

/interface ethernet switch rule
add switch=switch1 dst-address=10.0.1.2/32 dst-port=3306 ports=ether1 new-dst-ports=""
add switch=switch1 dst-address=10.0.1.2/32 dst-port=3306 ports=ether2,ether3 redirect-to-cpu=yes

Switch Rules (ACL) vs Fasttrack HW Offloading

一些防火墙过滤规则可以使用通过Switch rules的ACL与CPU的Firewall Filter+ Fasttrack HW Offloading来实现，这两个选项都提供接近线速转发的性能，所以问题是选择哪一个?

并非所有设备都支持Fasttrack HW Offloading，甚至没有HW Offloading。通常Firewall Filter只使用CPU进行所谓的软路由处理，相对于硬件处理要慢得多。其次，即使你的设备支持Fasttrack HW Offloading，但最好的选择是Switch rules(ACL)。

Switch rules与Fastrack连接共享硬件内存。但是，每个Fasttrack连接都需要分配硬件资源，而一条ACL规则可以匹配多个连接。例如，如果你有一个连接通过接口sfp-sfpplus1， VLAN id为10的客户网络，你不希望它访问你的内部网络10.0.0.0/8，只需创建一个Switch rule的ACL规则:

/interface/ethernet/switch/rule
add switch=switch1 ports=sfp-sfpplus1 vlan-id=10 dst-address=10.0.0.0/8 new-dst-ports=""

匹配的报文将在硬件层面直接被丢弃，远比报文到达CPU进行防火墙过滤要好得多！

但需要注意Switch ACL规则不能匹配所有内容。例如，不能过滤连接状态:established（已建立的连接），丢弃其他状态连接。当需要对连接的状态进行ACL控制时，就需要将数据重定向给CPU，这时Fasttrack HW Offloading起作用的地方就体现出来了，Fasttrack HW Offloading的工作方式是先将数据报文重定向包到CPU给防火墙（当然你可能不会使用Fasttrack HW Offloading，完全由CPU处理），通过Filter进行防火墙规则过滤，然后再交给Fasttrack HW Offloading加速会话的连接。

个人理解：Fasttrack HW Offloading似乎通过CPU做了一次中转来连接L3-hw-offloading和Fasttrack HW Offloading两个硬件加速模块。

Fasttrack HW Offloading需要注意：

由于Fasttrack HW Offloading对于CPU而言几乎是0消耗，并提供了接近线速的性能，用户倾向于使用这样的解决方案。然而，HW Fasttrack能提供的连接数量是非常有限的，超出的流量会留给了CPU处理。如果考虑尝试尽可能多地利用硬件的Fastrack加速，需要使用Firewall Filter来微调需加速的Fasttrack连接，例如指定那种协议的指定端口被加速。下面是只对TCP/80,443端口做Fasttrack加速

/ip firewall filter
add action=fasttrack-connection chain=forward connection-state=established,related dst-port=80,443 hw-offload=yes protocol=tcp

基于v7.6的测试：

此次测试视频内容仅供参考，具体配置可以参考：CRS326-24S+2Q+RM FastTrack HW-Offload配置测试

当前7.6发现的问题：同样带宽环境下测试，使用pppoe方式拨号作为wan，CPU占用96%，但出现突然无法联网的情况（应该是pppoe兼容存在问题），基于VLAN的固定IP无异常。

总结：

从L3/Fasttrack-HW-Offloading的设置可以看出，RouterOS提供的仍然是非常灵活的处理方式，能用好这个功能首先要理解其基本的原理，否则很难驾驭。可以说CRS3系列和CCR2116/2216把三层交换机、路由器和防火墙集于一身，开关L2/L3/Fasttrack硬件加速，如何让CPU从二层/三层/四层数据转发中解脱，完全由管理员自行决定。

华为的S5700和S6700三层交换机而言，你无需关心配置二层的VLAN转发是否经过CPU，配置三层IP地址和路由后，是否被硬件加速影响CPU性能（当然华为会告诉你该型号的二层MAC地址和ARP容量，以及支持多少条路由条目），对于管理员无需操心细节问题。似乎RouterOS给了一个不友好的配置方式，把这些硬件加速交给管理员来控制，但又感觉自己可以操作的配置又多了！
