RouterOS v7 OSPF配置实例

RouterOS v7的OSPF配置，通过下面是一个简单的实例：

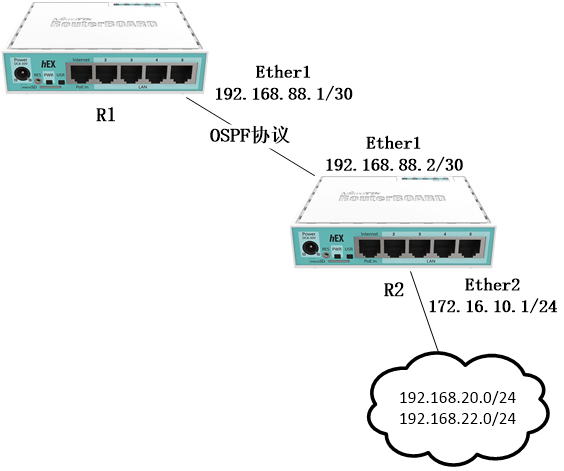

两台路由器R1和R2建立OSPF关系，R2重分布192.168.20.0/24和192.168.22.0/24两个网段



R1路由器创建ether1接口IP地址，互联IP地址，规范操作通常使用/30位子网。

[admin@R1] >/ip address
[admin@R1] /ip address>add address=192.168.88.1/30 interface=ether1

进入RIP路径，配置instance实例接口

[admin@ R1] /ip/route>/routing rip instance
[admin@ R1] /routing/rip/instance >add disabled=no name=rip-instance-1

进入interface模板，添加ether1接口，并使用rip-instance-1

[admin@ R1] /routing/rip/instance >/routing rip interface-template
[admin@ R1] /routing/rip/interface-template >add disabled=no instance=rip-instance-1 interfaces=ether1

R2路由器配置

添加R2路由器的ether1和ether2的IP地址

[admin@R2] > ip address
[admin@R2] /ip/address> add address=192.168.88.2/30 interface=ether1
[admin@R2] /ip/address> add address=172.16.10.1/24 interface=ether2

配置静态路由

[admin@R2] /ip/address>/ip route
[admin@R2] /ip/route> add dst-address=192.168.20.0/24 gateway=172.16.10.2
[admin@R2] /ip/route> add dst-address=192.168.22.0/24 gateway=172.16.10.3

R1路由器配置OSPF

首先配置instance实例

[admin@R1]/routing/ospf/instance> add name=ospf-instance-1

配置ospf area的区域0

[admin@R1]/routing/ospf/instance> /routing ospf area
[admin@R1] /routing/ospf/are > add instance=ospf-instance-1 name=ospf-area-0

创建ospf模板，配置方式有两种，一种基于接口，一种基于network，同时设置也可以，下面采用network方式配置ospf模板：

[admin@R1] /routing/ospf/are >/routing ospf interface-template
[admin@R1] /routing/ospf/interface-template > add area=ospf-area-0 networks=192.168.88.0/30

配置R2路由器OSPF

首先配置instance实例

[admin@R2]/routing/ospf/instance> add name=ospf-instance-1 redistribute=static

配置ospf area的区域0

[admin@R2]/routing/ospf/instance> /routing ospf area
[admin@R2] /routing/ospf/are > add instance=ospf-instance-1 name=ospf-area-0

创建ospf模板，选择接口：

[admin@R2] /routing/ospf/are >/routing ospf interface-template
[admin@R2] /routing/ospf/interface-template > add area=ospf-area-0 networks=192.168.88.0/30

在R1的neighbor查看ospf状态：

[admin@R1] >/routing ospf neighbor
[admin@R1] /routing/ospf/neighbor> print
Flags: V - virtual; D - dynamic
0  D instance=ospf-instance-1 area=ospf-area-0 address=192.168.88.2 priority=1
   router-id=192.168.88.1 dr=192.168.88.1 bdr=192.168.88.2 state="Full"
   state-changes=5 adjacency=29m3s timeout=39s
[admin@R1] /routing/ospf/neighbor>

可以看到state为full，代表完全邻接状态，OSPF关系建立完成。

这里补充下ospf的8种状态分布是:Down状态、Attempt状态、Init状态、Twoway状态、Exstart状态、Exchange状态、Loading状态和Full状态。在RouterOS中一般只会显示Init、Twoway、Exstart和Full：

• Init: 表明收到了Hello包，但是2-Way双向通信还未建立；
• Twoway: 双向会话通信建立，RID出现在对方的邻居列表中。（若为广播网络：例如：以太网。在这个时候应该选举DR,BDR。）
• ExStart: 信息交换初始状态
• Full: 完全邻接状态，邻接间的链路状态数据库同步完成

查看R1路由情况，从路由表可以看到两条DAo标记的路由192.168.20.0/24和192.168.22.0/24,表明已经收到R2路由器发布的路由。

[admin@R1] /ip/route> print
Flags: D - DYNAMIC; A - ACTIVE; c, s, d, y - COPY
Columns: DST-ADDRESS, GATEWAY, DISTANCE
#     DST-ADDRESS      GATEWAY       DISTANCE
DAc 192.168.88.0/30       ether1               0
DAc 172.16.10.0/24        ether2               0
DAo 192.168.20.0/24    192.168.88.2%ether1     110
DAo 192.168.22.0/24    192.168.88.2%ether1     110

补充下OSPF模板使用interface创建配置方式如下（使用接口有点类似juniper的方式）：

[admin@R1] /routing/ospf/interface-template > add area=ospf-area-0 interfaces=ether1
[admin@R2] /routing/ospf/interface-template > add area=ospf-area-0 interfaces=ether1

R2路由器也做相同的配置，当然networks和interface两个参数在RouterOS也可以同时设置。
