RouterOS PCQ动态流量分配实例

有一个网段为192.168.10.0/24，需要通过 PCQ进行动态流量控制，总带宽是100M下行/70M上行，估计最高有100个用户在线，给每个用户分配上行和下行是5mbps和50mbps，当在线每用户使用带宽超过可分配的50M时，会使用“总带宽/在线用户数量”，进行带宽平均分配。关于原理可以参见：RouterOS PCQ流控原理

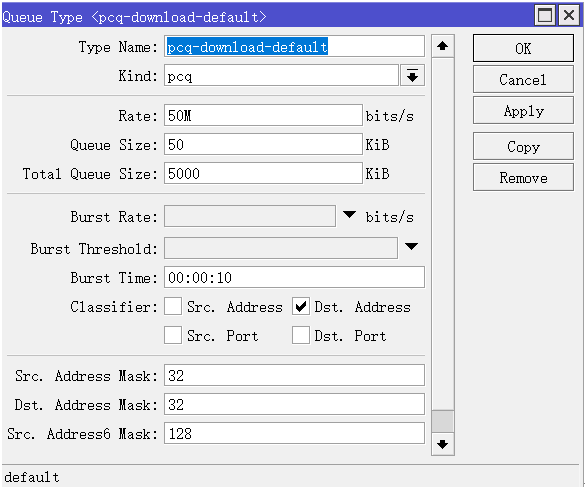

首先进入Queue Type中配置PCQ的下行，设置pcq-download-default为50M，在线用户数100人，为保证队列容量，我们增加Total queue size到5000，即queue size*用户数量，因此是50×100=5000，下行分类为dst-address。（Total queue size和queue size在命令行操作时属性名称为pcq-limit和pcq-total-limit）

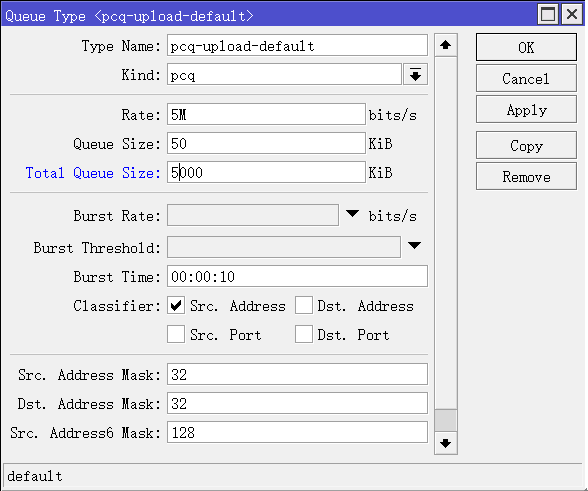

上行分类选择src-address，并配置5M的上行流量配置如下：

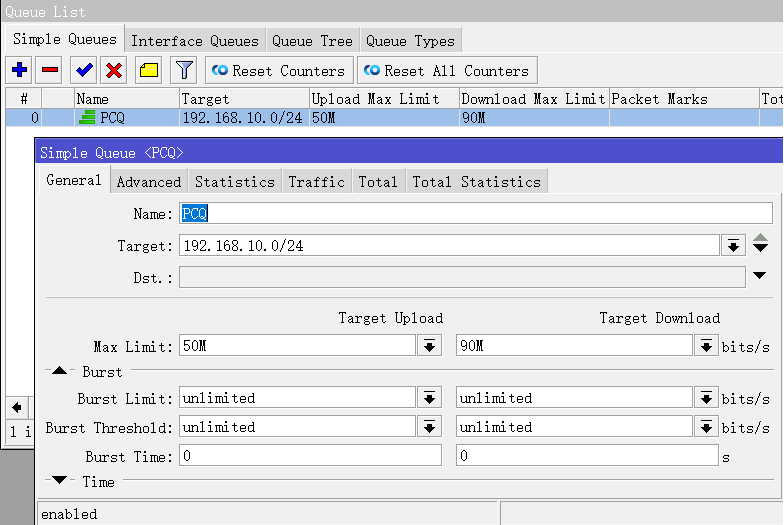

在配置好Queue Type后，进入Simple Queue中配置流量控制规则，这里在General中配置总下行带宽为90M（预留10M作为缓冲），总上行70M，上行设置为50M，内网地址段为192.168.10.0/24：

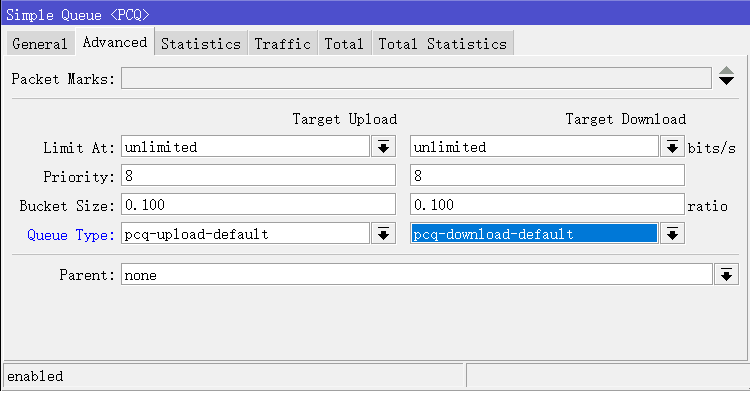

进入advanced菜单，配置Queue-type类型，对应Target-upload和Download为pcq-upload-default和pcq-download-default：

这样PCQ配置就完成，当只有1个用户在线时，可分配总带宽富裕，1个用户能获得50M最大带宽，当有2个用户时，90M带宽不再支持2个用户获取100M，会平分为45M。用户数量继续增加，每个用户带宽=总带宽90M/用户数量，即PCQ会根据用户数量平均分配带宽 。
