MikroTik Cube 60G ac(60GHz+5GHz)无线网桥

Cube系列产品是基于802.11ad 60GHz频率（WiGig）的无线网桥设备，Cube 60G ac （CubeG-5ac60ad）同时还增加一个802.11a/n/ac的5GHz无线作为备份，也就是一台双频无线设备。

根据官网提供的基本参数如下：

基本参数
产品代码	CubeG-5ac60ad
构架	ARM 32bit
CPU	IPQ-4019
CPU核心数	4
CPU频率	716 MHz
尺寸	130 x 130 x 132 mm
RouterOS许可	3
操作系统	RouterOS
RAM	256 MB
ROM	16 MB
工作温度	-40°C to 70°C
IPsec 硬件加速	Yes
售价	$124.00
供电
DC输入方式	1 (PoE-IN)
最大功率	9 W
散热方式	被动
PoE输入	802.3af/at
PoE输入电压	12-57 V
5GHz无线
Wireless 5 GHz 最大速率	433 Mbit/s
Wireless 5 GHz 通道	1
Wireless 5 GHz 协议	802.11a/n/ac
5 GHz天线增益	11.5
5 GHz 芯片	IPQ-4019

5GHz频段最大发射功率:

5470-5725MHz 27 dBm

60GHz频段最大发射功率分别是：

58.32GHz <40 dBm

60.48GHz <40 dBm

62.64GHz <40 dBm

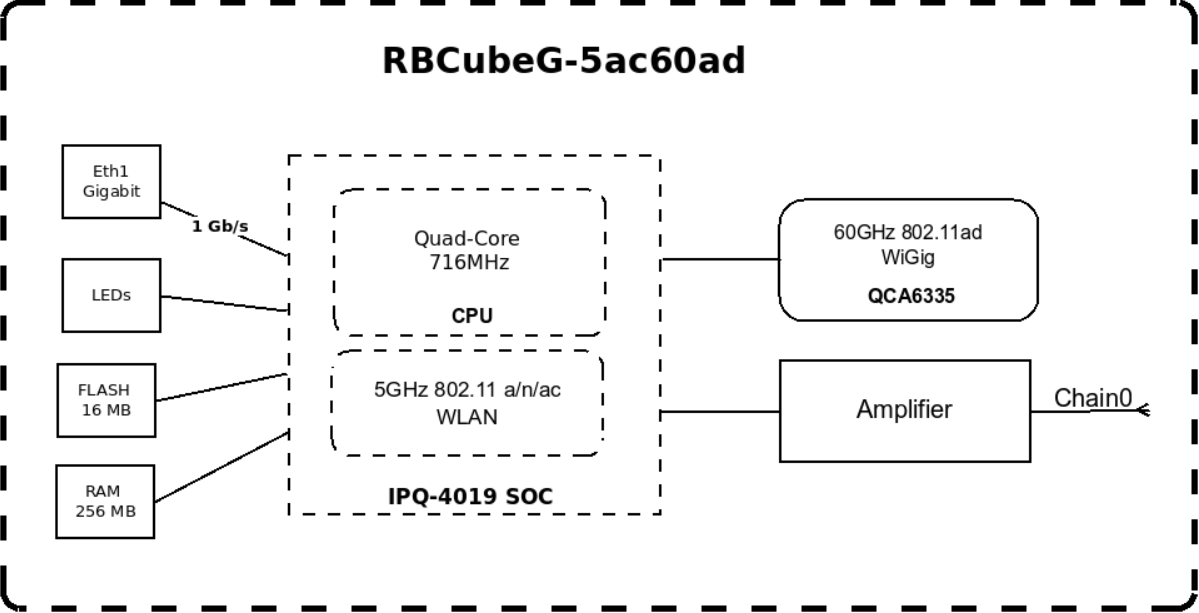

看看官方的产品设计框架图

从上图可以看到CubeG-5ac60ad采用的是与hAP ac2（IPQ-4018）同类型的4核处理器IPQ-4019，该系列芯片都集成了802.11 a/b/g/n/ac模块，只是在CubeG-5ac60ad上屏蔽了2.4GHz，并把2×2的5GHz通道，阉割了一半，采用1×1；而802.11ad 60GHz模块是外挂的QCA6335。



官方的802.11ad 60GHz仅用于点对点和点对多点传输，而非普通上网覆盖，用于短距离站点之间的高带宽无线网络接入方案，下面是官方给出的802.11ad 60GHz系列产品的传输距离：

除了wAP系列是室内产品，剩下的全是室外型号，MikroTik在该系列产品已经推广很长时间了，早在2017年就推出了系列产品，最开始应用于室内的场景，或者两栋楼之间，后来推出60GHz的LHG系列产品，室外产品把传输距离拉到了1Km以上，只要天气不错效果就很ok！因为60GHz 频率太高了，遇到雨天，高频率的无线电波是会被雨水散射的，在一些雨水较少的地方比较适合。之前元芳在台湾实际使用，在大雨天基本上就断了，所以为什么会推出CubeG-5ac60ad这款60G+5G的原因，但MikroTik仅为5GHz无线提供了一个通道，理论带宽是433Mbps，实际达到双向150Mbps。



在2018年的成都MUM上，MikroTik官方人员实际演示了60GHz无线传输性能，我特意截取了这段视频分享下：

我拿到的是CubeG-5ac60ad套装，即两台点对点网桥套装产品，Cube为室外防水设计，采用千兆PoE模块供电， CubeG-5ac60ad套装设备作为点对点网桥使用的是L3许可，不支持ap-bridge模式，无线只能选择bridge模式，也就是只支持点对点网桥。并且两台设备已经预先设置好，通电对准就可以连通，

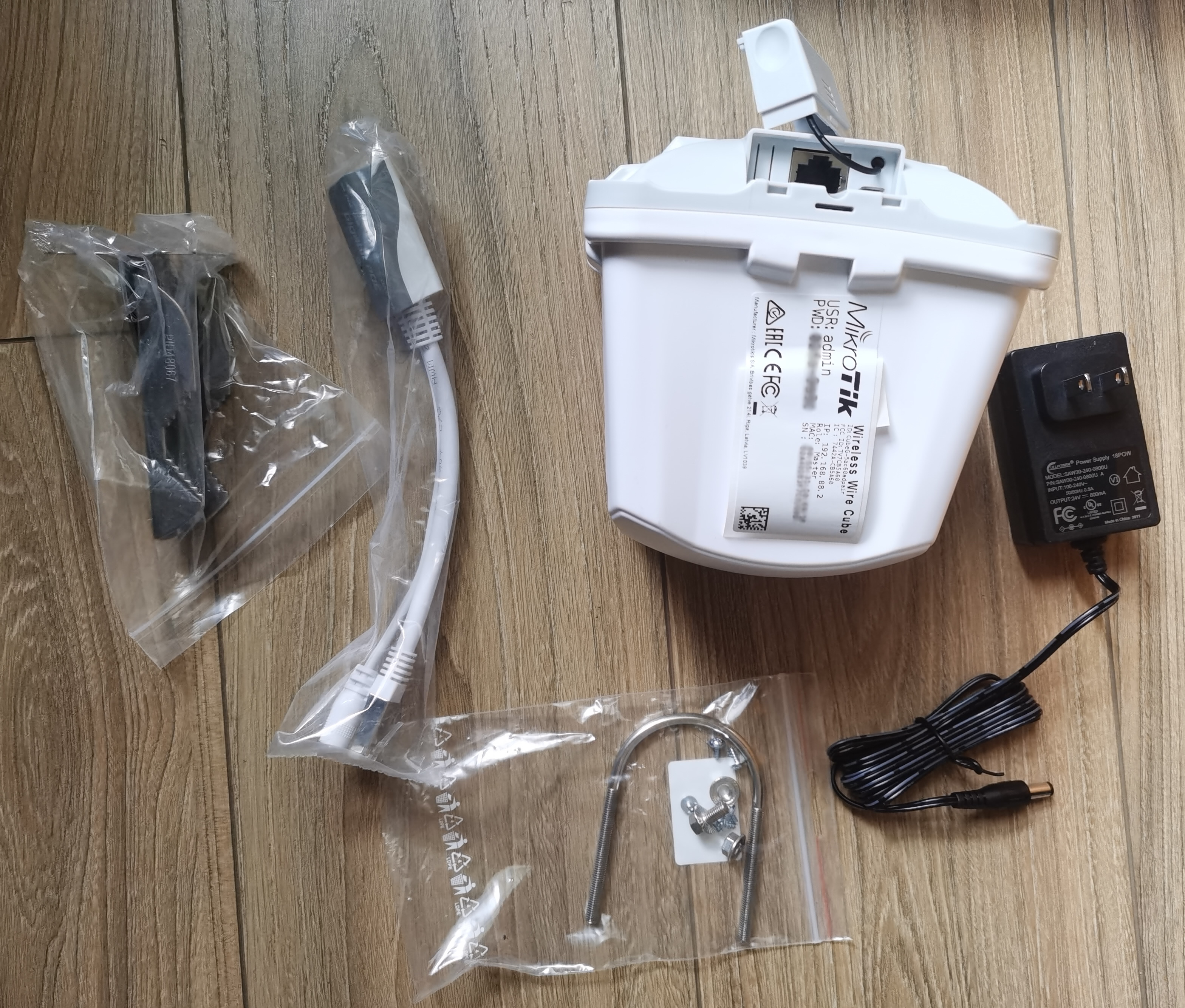

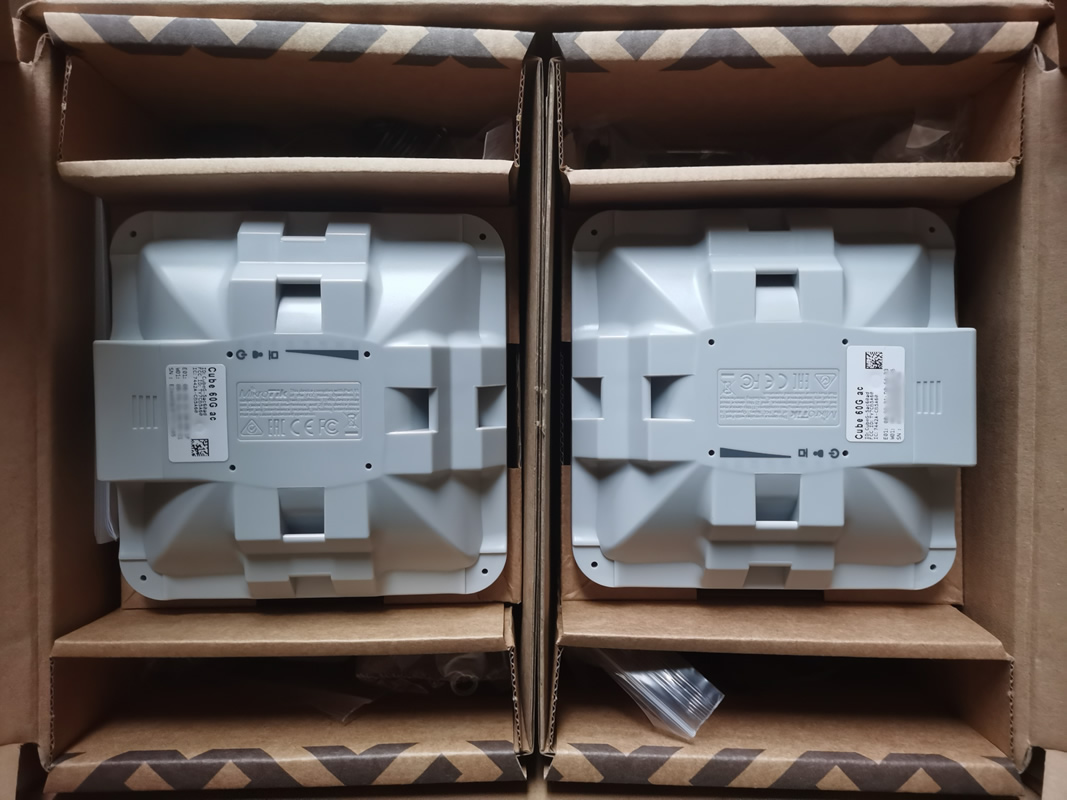

开箱图片：

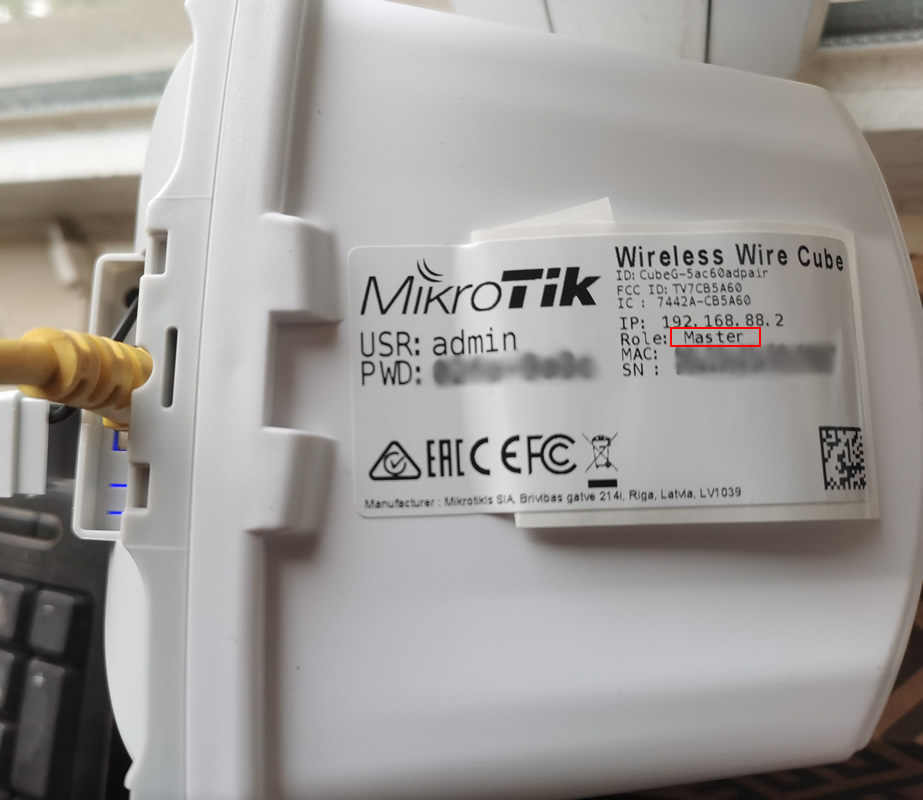

套装设备，和普通的RB产品不同，两台设备配置都预先写入，通电即可连接，并且admin账号都设置了密码，在设备贴的标签可以看到

设备通电后，需通过winbox扫描MAC地址登录，使用admin账号和预设密码，套装设备一台是Master，一台是Slave，即一台AP，一台clent，下图是一台Master的CubeG-5ac60ad：

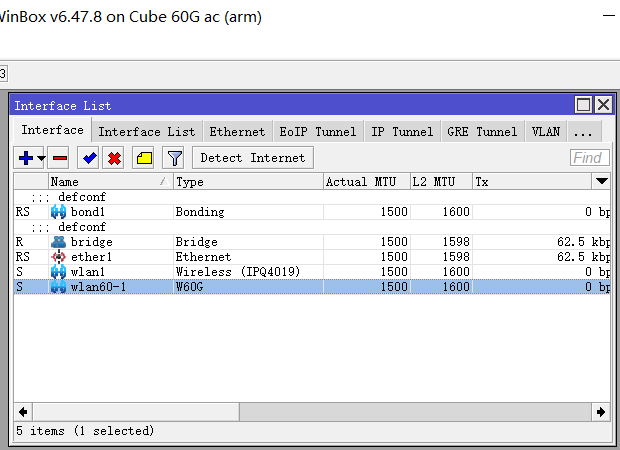

登录winbox后，先打开interface，可以看到有两个wlan接口，分别是wlan1的5GHz，一个是wlan60-1的60GHz接口。

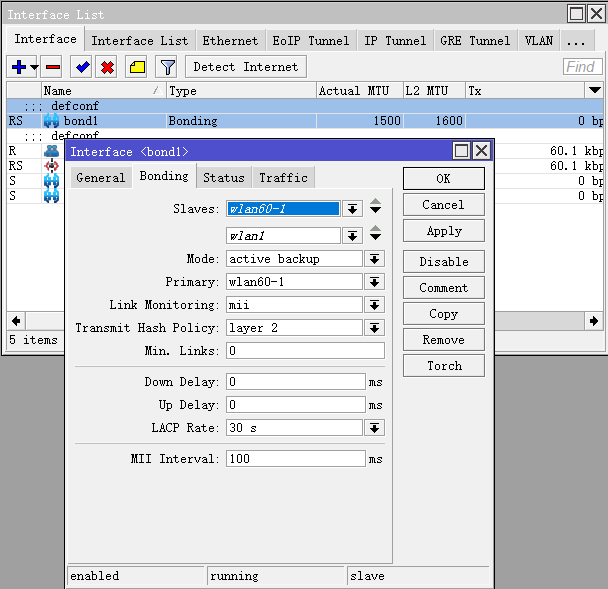

两张无线网卡是做bond，看看bond1接口配置：

将wlan60-1和wlan1加入bond，模式选择active backup，首选接口是wlan60-1，如果wlan60-1中断，wlan1将作为备份，Active backup模式的实际使用我第一次看到，对于线路备份方案很有启发！

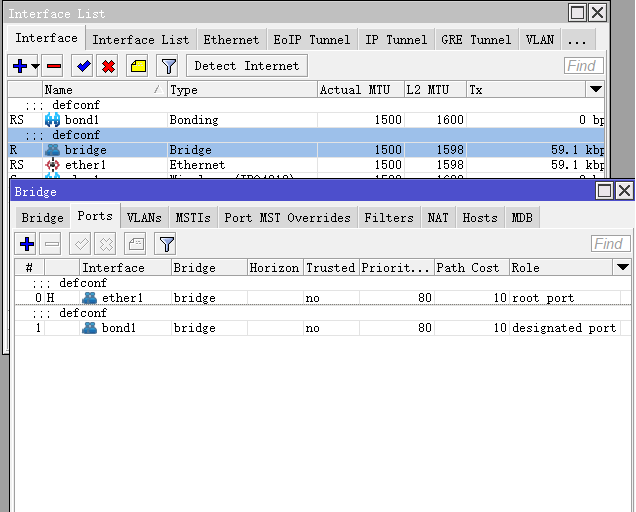

接下来看看bridge，两台cube作为无线网桥，需要将以太网口和无线做桥接，由于2个无线接口加入了bond，因此只需要将bond1接口和ether1做桥接

基本的接口配置完成，无线网卡配置官方已经预先设置完成，我把配置通过命令：

Master（mode=bridge）

/interface wireless

set [ find default-name=wlan1 ] band=5ghz-a/n/ac channel-width=20/40/80mhz-XXXX disabled=no frequency=\

auto installation=outdoor mode=bridge ssid=MikroTik-d0691f

/interface w60g

set [ find ] disabled=no mode=bridge name=wlan60-1 password=123 ssid=MikroTik



Master使用的是bridge模式，因此需要在/interface w60g station目录下，绑定对端设备的MAC地址

/interface w60g station

add comment=defconf mac-address=08:55:31:D0:69:xx name=wlan60-station-1 parent=wlan60-1 remote-address=08:55:31:D0:6A:xx

Slave（mode=station-bridge）

/interface wireless

set [ find default-name=wlan1 ] band=5ghz-a/n/ac channel-width=20/40/80mhz-XXXX disabled=no frequency=auto \

installation=outdoor mode=station-bridge ssid=MikroTik

/interface w60g

set [ find ] disabled=no mode=station-bridge name=wlan60-1 password=123 ssid=MikroTik

对于Cube的带宽测试，就不多介绍，实际使用中可以达到双向950Mbps，达到了2Gbps带宽，因为官方一直比较好的测试数据，但802.11ad的高频率，导致在室外受雨天影响非常大，这款产品使用5G作为备份，通过bond的active-backup模式进行备份，在测试中，active模式只能是60GHz中断后，才能切换到5GHz网络，我做了一个视频给大家演示下：

整个60GHz到5GHz切换未出现丢包，但w60G没有类似于connect的信号强度范围限制，因此缺乏根据信号强度切换的灵活性，只能等60GHz完全中断，才能切换5GHz频段，还希望官方加入连接信号强度属性。60GHz频段主要受大雨影响，5GHz无线传输几乎不受天气影响，为60GHz提供了可靠的备份。

该产品在1km内短距离能提供1Gbps的无线点对点高带宽，例如：两栋楼之间、跨河、山区和野外高带宽传输需要的地方。室内的上千平米的厂房和展会展厅有线无法解决的点位，可以通过这样的高带宽无线连接解决。Wireless Wire Cube套装售价为248USD，而室内的Wireless Wire套装也就198USD，更便宜！这样价位能买到一对802.11ad设备性价比非常高了！
