RouterOS PCC基于IDC机房路由网络应用

这里探讨的不是RouterOS在IDC机房的VPS或虚拟化的应用，而是作为一个IDC客户与运营商接入三层路由的应用，或是与集群服务器多条回指路由的应用。当然这种环境并非只出现在IDC机房网络，这个应用是本人在IDC工作中总结的，仅供参考。

IDC接入应用

通过一个实例，比如我在运营商的IDC机房开通了30G的IDC带宽，那运营商给我开通肯定是3个10GE的接口，分配了256个公网IPv4地址（暂不讨论IPv6网络），IPv4地址接入采用路由模式，而非二层接入。

运营商30G接入配置，可以是分配3组/30子网互联IPv4地址，也可以是配置3个端口的链路聚合口，例如华为的Eth-trunk接口，分配一组/30子网互联IPv4地址。

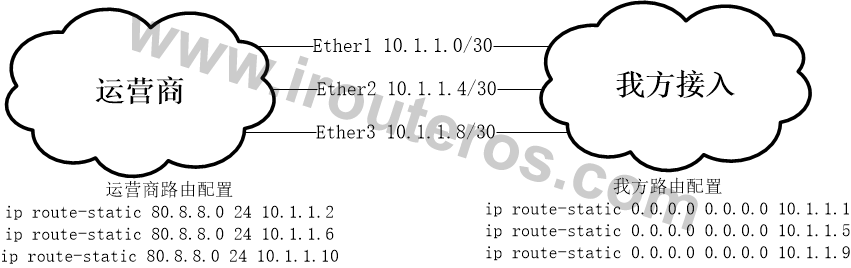

这里我们排除链路聚合口的配置，选择3组/30子网互联地址，将一个C段的IPv4地址，假如IPv4地址是：80.8.8.0/24，运营商会配置3条静态路由，指向3个互联接口的IPv4地址，我方也会配置3条默认路由到3个互联接口的IPv4网关，这个是最常见的ECMP协议，保证3个接入端口流量均衡，IDC网络中应用非常普片。互联配置如下：

通过上面的互联图，有网络基础的朋友，大概就明白了IDC网络路由模式接入配置

基本的接入说完了，现在要说下PCC如何应用其中，这个应用非nat网络，仅是三层路由，因此关闭连接跟踪：

[admin@MikroTik] > ip/firewall/connection/tracking/set enabled=no

3条mangle直接标记路由包，因为不涉及nat的连接跟踪，所以没有mark-connection的标记规则：

/ip firewall mangle
add action=mark-routing chain=prerouting src-address=80.8.8.0/24 \
new-routing-mark=route1 passthrough=yes per-connection-classifier= both-addresses:3/0

add action=mark-routing chain=prerouting src-address=80.8.8.0/24 \
new-routing-mark=route2 passthrough=yes per-connection-classifier= both-addresses:3/1

add action=mark-routing chain=prerouting src-address=80.8.8.0/24 \
new-routing-mark=route3 passthrough=yes per-connection-classifier= both-addresses:3/2



路由配置：

/ip route
add gateway=10.1.1.1 routing-mark=route1
add gateway=10.1.1.5 routing-mark=route2
add gateway=10.1.1.9 routing-mark=route3

上面的配置其实和ECMP没什么区别，就是用PCC复现了ECMP的配置，也就是PCC做的3条负载均衡

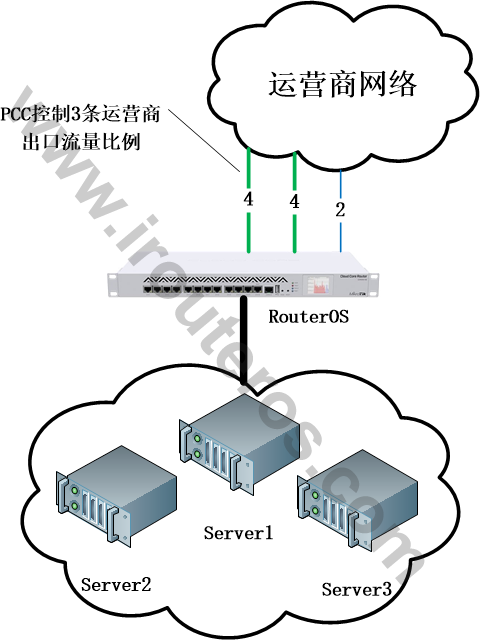

现在我们要实现4：4：2，也就是2：2：1，需要标记5条路由规则

标记5条规则配置：

/ip firewall mangle
add action=mark-routing chain=prerouting src-address=80.8.8.0/24 \
new-routing-mark=route1 passthrough=yes per-connection-classifier= both-addresses:5/0

add action=mark-routing chain=prerouting src-address=80.8.8.0/24 \
new-routing-mark=route2 passthrough=yes per-connection-classifier= both-addresses:5/1

add action=mark-routing chain=prerouting src-address=80.8.8.0/24 \
new-routing-mark=route3 passthrough=yes per-connection-classifier= both-addresses:5/2

add action=mark-routing chain=prerouting src-address=80.8.8.0/24 \
new-routing-mark=route4 passthrough=yes per-connection-classifier= both-addresses:5/3

add action=mark-routing chain=prerouting src-address=80.8.8.0/24 \
new-routing-mark=route5 passthrough=yes per-connection-classifier= both-addresses:5/4



路由配置：

/ip route
add gateway=10.1.1.1 routing-mark=route1
add gateway=10.1.1.1 routing-mark=route2
add gateway=10.1.1.5 routing-mark=route3
add gateway=10.1.1.5 routing-mark=route4
add gateway=10.1.1.9 routing-mark=route5

这样3条线路比例调配，这个比例还可以修改PCC规则调整，同时RouterOS的script可以参与实时的流量调整比例分配，至于这种配置有什么用，搞IDC的朋友他们自然明白！

服务器集群应用

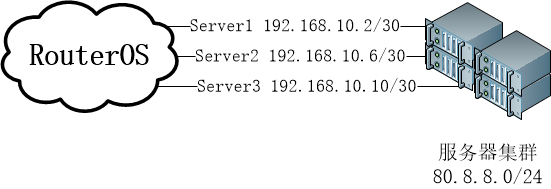

考虑另外一个场景，方向是去一个集群服务器，也就是和之前的案例反过来，RouterOS需要面向客户，让集群服务器需要确保流量调度均衡，也需要按比例分配一定流量，同样是4：4：2，需要标记5条路由规则，下图是服务器集群是三台和RouterOS都有一个/30子网互联：

标记5条规则，对于RouterOS来说，是去80.8.8.0/24，修为dst-address

/ip firewall mangle
add action=mark-routing chain=prerouting dst-address=80.8.8.0/24 \
new-routing-mark=route1 passthrough=yes per-connection-classifier= both-addresses:5/0

add action=mark-routing chain=prerouting dst-address=80.8.8.0/24 \
new-routing-mark=route2 passthrough=yes per-connection-classifier= both-addresses:5/1

add action=mark-routing chain=prerouting dst -address=80.8.8.0/24 \
new-routing-mark=route3 passthrough=yes per-connection-classifier= both-addresses:5/2

add action=mark-routing chain=prerouting dst -address=80.8.8.0/24 \
new-routing-mark=route4 passthrough=yes per-connection-classifier= both-addresses:5/3

add action=mark-routing chain=prerouting dst -address=80.8.8.0/24 \
new-routing-mark=route5 passthrough=yes per-connection-classifier= both-addresses:5/4



在写静态路由同时加上routing-mark标记

/ip route
add dst-address=80.8.8.0/24 gateway=192.168.10.2 routing-mark=route1
add dst-address=80.8.8.0/24 gateway=192.168.10.2 routing-mark=route2
add dst-address=80.8.8.0/24 gateway=192.168.10.6 routing-mark=route3
add dst-address=80.8.8.0/24 gateway=192.168.10.6 routing-mark=route4
add dst-address=80.8.8.0/24 gateway=192.168.10.10 routing-mark=route5

到目标地址的路由，PCC的hash算法能确保相同的源IP命中到同一台服务器，而不会随机连接到其中一台。

在RouterOS v6版本ECMP基于包分流会每10秒调整一次算法，导致路由线路变动，对于三层路由而言并不影响使用，因为多条路径下，都可以到达目标网络，DNS和普通web服务采用相同loopback的IP地址用ECMP没问题，对于一些特殊的内容连接服务，有时候要求源IP始终落到同一台服务器的loopback IP上能保持一直的路径连接，PCC为一些特殊应用提供可用性。RouterOSv7后的ECMP升级了Linux内核支持基于会话的哈希算法，因此某种程度上是可以代替PCC。

之前的一篇文章大家可以参考下：探讨下RouterOS PCC的工作原理与应用延伸

注意：RouterOS的当前的CRS3系列交换机，ECMP是在v7版本后可以下发给交换机芯片处理的，但PCC无法下发交换芯片，就需要CPU来抗了（可以选择CCR1072，或者多核心，高频率的x86服务器），能跑多少流量我不清楚，只是闲聊下。
