MikroTik RB与CRS3xx光模块测试

在测试完CRS326-24S+2Q+RM的L3 HW后，开始测试10G接口和40G接口，基本上把我能找到的各种模块都测试了一次，供大家参考

10G SFP+万兆模块

这部分测试简单说下，模块类型如下：

• 10G-850nm-0.3km-SFP+ 多模万兆
• 10G-1310nm-10km-SFP+ 双纤单模万兆
• 10G-1330nm-20km-SM-SFP+ to 10G-1270nm-20km-SM-SFP+ 单纤单模万兆
• 10G-850nm-SFP+ AOC万兆5米线缆

如华为、锐捷、H3C和其他一些兼容品牌，在CRS3xx系列的万兆光口上，都能正常连通，部分模块无法识别模块的厂商、生成日期、序列号和信号强度，有部分正常识别，但短暂测试是能正常使用，之前我使用其他厂商的兼容的10G模块在CCR1009上使用，长时间运行都很正常。不是一定要选择官方的模块，这个仅供大家参考！

1G SFP千兆模块

在10G的SFP+接口上使用1G的SFP模块，需在/interface/ethernet下修改当前接口参数

• 关闭auto-negotiation disabled
• 设置port speed 1G
• 设置Full-Duplex

参考命令：

/interface ethernet set sfp-sfpplus1 auto-negotiation=no speed=1Gbps full-duplex=yes

修改后能正常使用

MikroTik设备10G SFP+ 接口支持1G SFP模块说明：

• CCR2004-1G-12S+2XS ：所有SFP+接口支持1G模式
• CCR1072-1G-8S+ ：所有SFP+接口支持1G模式
• CCR1036-8G-2S+ ：所有SFP+接口支持1G模式
• CCR1009-8G-1S-1S+ ：所有SFP+接口支持1G模式
• CCR1009-7G-1C-1S+ ：所有SFP+接口支持1G模式
• CSS326-24G-2S+RM：所有SFP+接口支持1G模式
• CRS3xx series switches：所有SFP+接口支持1G模式
• RB4011 series ：所有SFP+接口支持1G模式
• CRS226-24G-2S+：仅sfp-sfpplus1接口支持1G模式，sfp-sfpplus2只支持10G SFP+连接
• CRS210-8G-2S+ ：仅sfp-sfpplus1接口支持1G模式，sfp-sfpplus2只支持10G SFP+连接
• CSS610 series switches ：所有SFP+接口支持1G模式

只支持10G SFP+模块的设备

• CCR1016-12S-1S+
• CRS212-1G-10S-1S+

1G光电转换模块

1G的光转电模块测试是在10G SFP+接口上，直接插上是无法工作的，同样是关闭auto-negotiation自动协商，强制1G速率

• 关闭auto-negotiation disabled
• 设置port speed 1G
• 设置Full-Duplex

参考命令：

/interface ethernet set sfp-sfpplus1 auto-negotiation=no speed=1Gbps full-duplex=yes

Winbox配置：

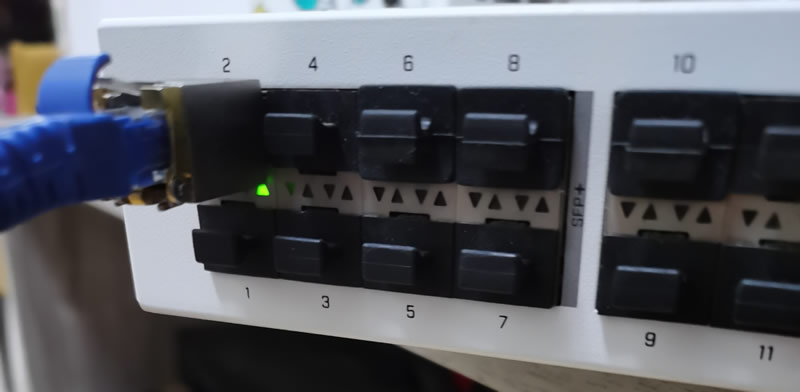

接口指示灯正常：



40G QSFP+

在CRS3xx系列中，部分交换机支持40G QSFP+接口，QSFP+（Quad Small Form-factor Pluggable plus）：四通道SFP+接口(QSFP+)，即每通道10Gbps的速度，例如，在多模QSFP+在实际使用中，可以将4通道的QSFP+拆分为4个10G的SFP+接口

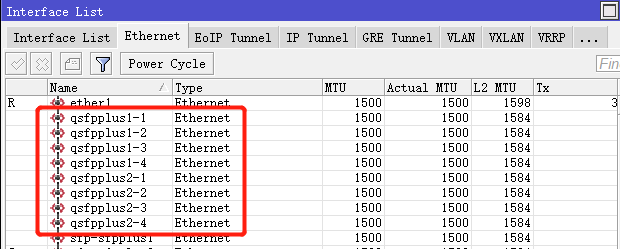

在RouterOS中的一个QSFP+接口，呈现在配置界面是4个qsfpplus接口，默认就已经拆分为4个10G接口，如下图：

PS：华为的S和CE系列交换机默认接口为40GE接口，如：interface 40GE1/0/1，40G接口可通过命令port split dimension interface 40ge 1/0/1 split-type 4*10GE，将其拆分为4个10G的接口，但华为交换机拆分命令执行后，需要重启交换机才能生效。

使用多模的40G模块时，接口为方形MPO，可以通过MPO to MPO光纤线直连两端的40G模块，这个时候在RouterOS的qsfpplus1-1接口作为40G接口的网络配置接口，也就是40G模式下，RouterOS对应配置的接口是qsfpplus1-1，其他3个接口qsfpplus1-2，qsfpplus1-3和qsfpplus1-4，仅显示3个通道的光功率情况，不参与网络配置。

测试中使用中兴的单模2km 40G模块，能连接使用，也能识别到厂商和模块型号，但无法识别tx power发光信号强度，

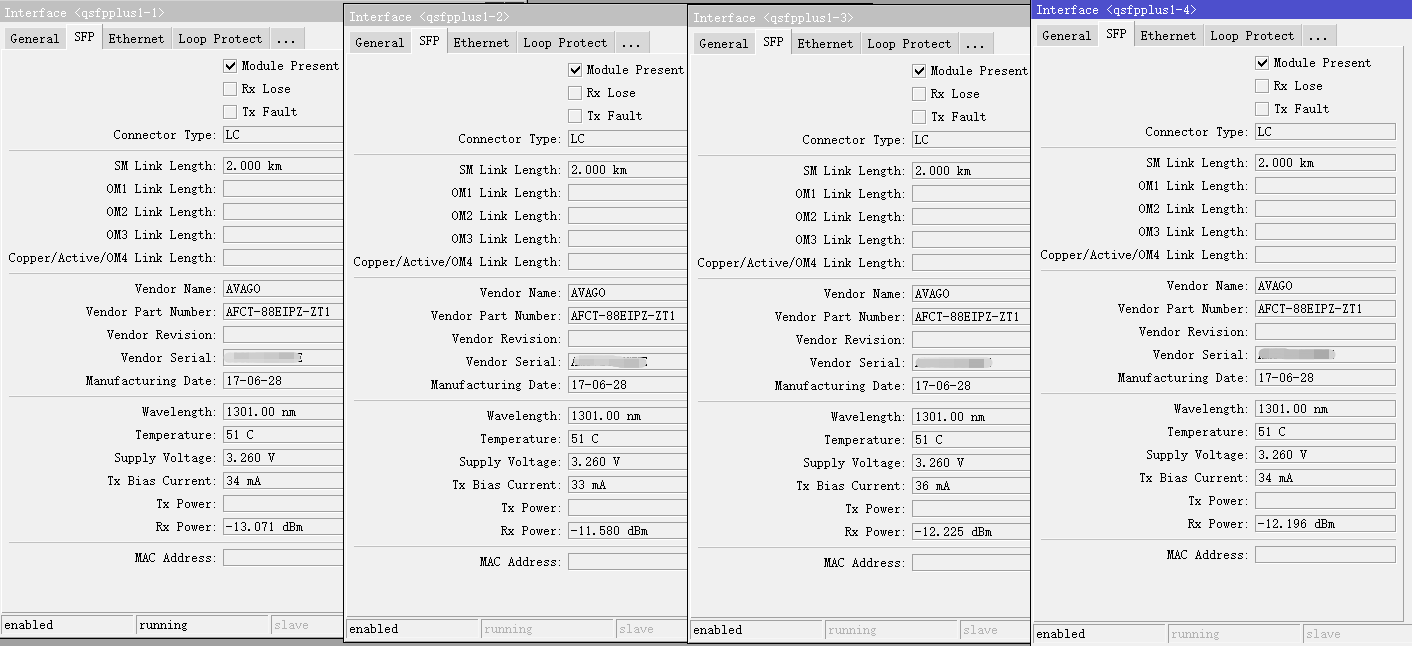

4通道的信号强度在qsfpplus1-1，qsfpplus1-2，qsfpplus1-3，qsfpplus1-4，分别显示

锐捷多模40G模块，能正确识别信息

拆分40GQSFP+为4个10G接口

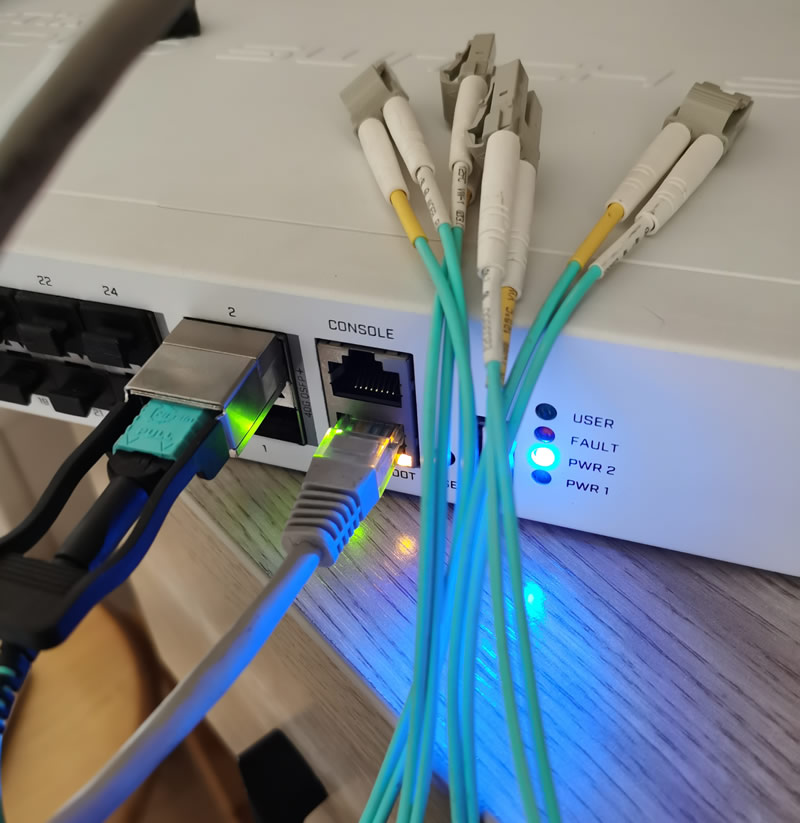

可以通过MPO-LC线转接为1分4的SFP+接口，也就是4个10G端口，这个时候分别对应的就是qsfpplus1-1,qsfpplus1-2, qsfpplus1-3, qsfpplus1-4

拆分40G为10G，需要在/interface/ethernet下修改当前接口参数，如使用的是qsfpplus2-4接口，需要修改主接口qsfpplus1-1的参数：

• 关闭auto-negotiation disabled
• 设置port speed 10G
• 设置Full-Duplex

参考命令：

/interface ethernet set sfp-qsfpplus2-1 auto-negotiation=no speed=10Gbps full-duplex=yes

拆分配置后的连接截图：

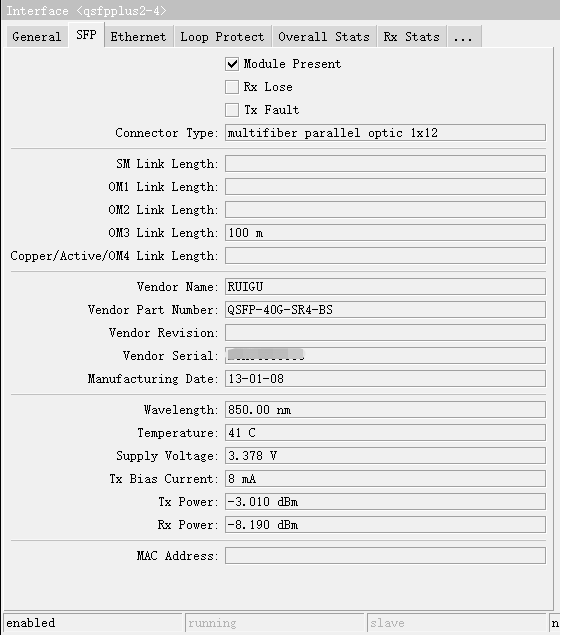

注意:拆分后，当qsfpplus2-4在RouterOS显示“R“，连接成功，在40G物理接口的link和data指示灯不会亮，拆分后qsfpplus2-4接口的SFP信息：

更详细的内容请参见官方模块兼容介绍
