探讨下RouterOS PCC的工作原理与应用延伸

发表于： 2020年11月30日 2024年9月27日
分类：其他, 多线接入
8,076人浏览

在讲PCC之前，我先讲讲RouterOS的负载均衡历史，我最早接触的RouterOS版本是2003年看到的v2.7.14，这个版本是有注册机的，2.7.14破解版本在当时很泛滥。那时候RouterOS就能实现WLAN无线传输、防火墙、流控、pppoe认证，web热点认证和策略路由等等，在2003年功能已经非常多了。

当时的多线接入，主要是用在小区，网吧等场景下，如果是不同运营商就配置运营商静态路由表，相同运营商就配置源地址策略路由。最开始相同运营商的网吧还用过ECMP-Equal Cost Multi-Path Routing(等价多路径)，但ECMP在nat下是有问题的，因为ECMP会每10分钟重新生成一次路径，到了v2.9版本出现了nth的功能，初步解决多线负载均衡问题，但Nth还是存在bug。

Nth

Nth两个参数“every”和“packet”，Nth通过计数器方式处理。当规则收到数据包，该规则的计数器会增加1，如果计数器匹配值“every”与packet值相等，计数器将重新设置为0，重新计数。使用Nth将连续的数据包通过计数器分组，比如可以将连续的数据包分配为多个组，重新排列连接序列。

nth匹配特定的第N次收到的数据报的规则，一个计数器最多可以计数16个数据包，包含两个属性：

Every – 匹配每every数据报，同时指定Counter（计数器值）
Packet – 匹配给定的包，如：Nth=3,1（every=3，packet=1），每3个数据包，取第1个

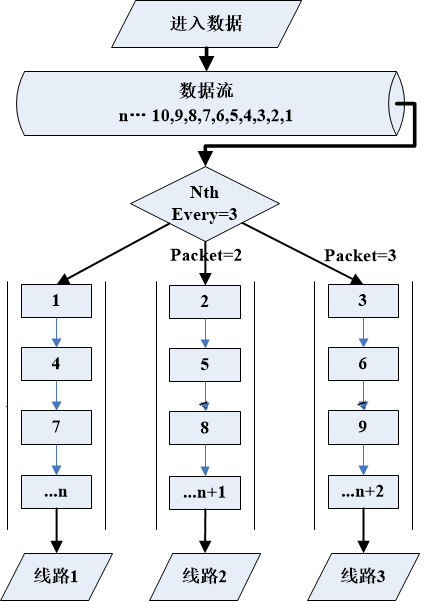

下图是一个三线的Nth分流工作原理：

上图，可以看到数据流被Nth分为3个计数器，并根据Packet重新排列数据流的队列。建立一个数组形式的容器，按照数组序列来分发数据包，计数器满3后，将重新设置为0，重新计数，这样按照顺序3个一组走到指定3条外网线路出口。

Nth没有采用哈希算法，仅仅是按照序列分组排队，会出现源目标IP相同会话的数据包无法走同一条线路，nat后多线的出口IP是不一样的，这样会出现要求对源IP校验的站点无法访问的情况，例如，淘宝验证，银行网银验证等等，线路越多出错的概率越大，因为序列分组后，指定的IP数据包走之前线路的几率越小，当时通过指定443端口走一条固定线路来解决，那时https网站还不流行，勉强能解决。

估计在很多用户的强烈要求下MikroTik在v3.24（2009年发布）开发了PCC功能。

IP Hash取余算法

在说PCC之前，先讨论下IP Hash，IP_hash是根据用户请求的IP地址和端口，映射成哈希值，并做取余算法，根据余数进行的策略分配。使用ip_hash这种负载均衡以后，可以保证用户相同请求的IP会话保证走同一条线路。Ip_hash算法在网络通信方面应用非常广泛，很多CDN缓存技术通过对url进行哈希算法，完成内容访问和存储的负载均衡。

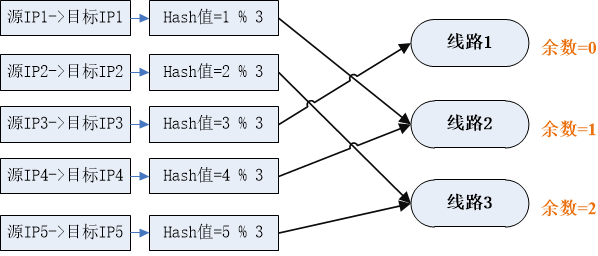

上图是3条线路的负载均衡，根据源和目标IP做哈希取余算法，3作为分母。如果4线就用4作为分母，以此类推。可以看到，同一组源和目标IP地址请求，哈希值是一样的，取余数的结果也会是一样，因此相同的源和目标IP会话始终会走相同线路。

PCC负载均衡

Hash算法说清楚了，来看看RouterOS的PCC(per-connection-classifier)，每次连接分类器。PCC从IP报头中获取选定的字段，并通过哈希算法将选定的字段转换为32位值。然后将此值除以指定的分母，将余数与指定的余数进行比较，如果相等，则标记该数据包。PCC支持从数据包头选定的字段包括src-address、dst-address、src-port、dst-port，进行哈希算法操作。

明白哈希算法后，我们举例下面的一个实例，这是有3条线路的PCC连接标记规则：

/ip firewall mangle add chain=prerouting action=mark-connection \
new-connection-mark=1st_conn per-connection-classifier=both-addresses:3/0

/ip firewall mangle add chain=prerouting action=mark-connection \
new-connection-mark=2nd_conn per-connection-classifier= both-addresses:3/1

/ip firewall mangle add chain=prerouting action=mark-connection \
new-connection-mark=3rd_conn per-connection-classifier= both-addresses:3/2

依次看看三条规则

第一条：取源和目标IP地址字段（both-addresses）计算哈希值取余，得到的哈希值除以3，余数如果为0，即“both-addresses:3/0”action操作标记为1st_conn。
第二条：哈希值除以3 ，余数如果为1，即“both-addresses:3/1”，action标记为2nd_conn，
第三条：哈希值除以3，余数如果为2，即“both-addresses:3/2”，action标记为3rd_conn。

以上标记连接规则只是PCC负载均衡的一部分，还要做mangle的路由标记，和ip route的策略，这里就省略了。完整的配置可以参考

Nginx负载均衡与PCC

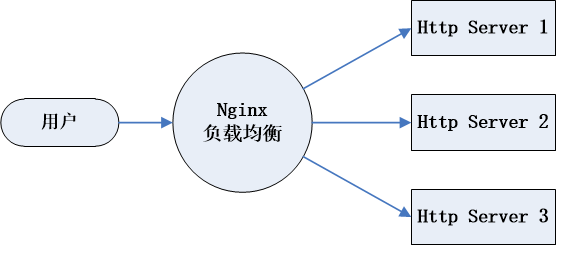

Nginx在做http服务器的时候，做负载均衡的场景，可以通过IP哈希算法提高后端http服务器的负载均衡访问

以下是nginx的IP哈希的配置

upstream backend{
ip_hash;
server 192.168.88.2:80 ;
server 192.168.88.3:80 ;
server 192.168.88.4:80 ;
}

Nginx还能实现url的哈希算法，这里就不多说了，我提到nginx的负载均衡只是想延申出RouterOS的PCC，之前我们做的PCC是从内到外的多线路出口负载均衡，反过来PCC也可实现从外到内的IP哈希负载均衡，比如内网多服务器的端口映射的负载均衡调度器，PCC还能实现权重比例的调度。

例如：我们需要将80端口同时映射给内网的三台服务器192.168.88.10、192.168.88.20和192.168.88.30，并实现三台服务器端口映射的负载均衡

配置为：在mangle中标记到外网接口IP是192.88.88.2的80端口，做PCC连接标记，分为3组

/ip firewall mangle
add action=mark-connection chain=prerouting dst-address=192.88.88.2 dst-port=\
80 new-connection-mark=pcc1 passthrough=yes per-connection-classifier=\
src-address:3/0 protocol=tcp

add action=mark-connection chain=prerouting dst-address=192.88.88.2 dst-port=\
80 new-connection-mark=pcc2 passthrough=yes per-connection-classifier=\
src-address:3/1 protocol=tcp

add action=mark-connection chain=prerouting dst-address=192.88.88.2 dst-port=\
80 new-connection-mark=pcc2 passthrough=yes per-connection-classifier=\
src-address:3/2 protocol=tcp

在nat做80端口映射到内网的三台服务器192.168.88.10和192.168.88.20，连接标记分别标记为pcc1、pcc2和pcc3：

/ip firewall nat
add action=dst-nat chain=dstnat connection-mark=pcc1 dst-address=
192.88.88.2 dst-port=80 log=yes log-prefix=pcc1 protocol=tcp \
to-addresses=192.168.88.10 to-ports=80

add action=dst-nat chain=dstnat comment=test1 connection-mark=pcc2 dst-address=\
192.88.88.2 dst-port=80 log=yes log-prefix=pcc2 protocol=tcp \
to-addresses=192.168.88.20 to-ports=80

add action=dst-nat chain=dstnat comment=test1 connection-mark=pcc2 dst-address=\
192.88.88.2 dst-port=80 log=yes log-prefix=pcc3 protocol=tcp \
to-addresses=192.168.88.30 to-ports=80

这个实例我们调整下，如果192.168.88.30下线，只有2台，192.168.88.20的服务器处理能力更强劲，我们希望3份流量，有两份都给192.168.88.20，我们的nat规则可以修改为

/ip firewall nat
add action=dst-nat chain=dstnat connection-mark=pcc1 dst-address=
192.88.88.2 dst-port=80 log=yes log-prefix=pcc1 protocol=tcp \
to-addresses=192.168.88.10 to-ports=80

add action=dst-nat chain=dstnat comment=test1 connection-mark=pcc2 dst-address=\
192.88.88.2 dst-port=80 log=yes log-prefix=pcc2 protocol=tcp \
to-addresses=192.168.88.20 to-ports=80

add action=dst-nat chain=dstnat comment=test1 connection-mark=pcc2 dst-address=\
192.88.88.2 dst-port=80 log=yes log-prefix=pcc3 protocol=tcp \
to-addresses=192.168.88.20 to-ports=80

如果后端服务器故障，前端的RouterOS可以通过脚本ping监控判断，并调整nat映射规则，避开故障服务器。RouterOS利用PCC也可以对集群的应用提供负载均衡，上面实例通过nat方式，也算代理访问，让我又想起了haproxy。通过非nat的路由调度也是可以通过PCC实现。

RouterOS的PCC功能是不可能去代替nginx或者haproxy，nginx和haproxy是非常优秀的软件，能实现四层和七层的负载均衡，性能上来说RouterOS和他们差的很远，也只能实现四层的负载均衡，只是想告诉大家RouterOS在许多应用场景中更多的思路，感觉我把RouterOS科技树点歪了！

其实Nth和早期的ECMP有着类似的原理，基于数据包的负载均衡，在1997 年 11 月 Linux内核v2.1.68 初步支持 IPv4 ECMP多路径路由。包括对加权 ECMP 的支持，下一跳以伪随机方式选择网关，Nth只是顺序选择网关，但他们都是基于数据包分流。

MikroTik在2009年发布的v3.24，支持PCC负载均衡，基于会话连接的Hash算法，直到2016 年 1 月Linux内核 v4.4 IPv4 的多路径路由切换到基于会话哈希的路径选择，也意味着Linux的ECMP由于PCC相同的会话负载均衡功能，但PCC是基于iptables的负载均衡，非常消耗CPU资源，非常遗憾的是RouterOS直到v7才更换到了Linux 5.x的内核（2020年发布），RouterOS v5是 Linux 2.6内核，RouterOS v6发布在2013年，Linux内核是v3.3.5，也就是v6到v7用了7年时间。
