RouterOS CHR安装到VPS

近期问我基于RouterOS 如果通过隧道上网的人比较多，但我这方面的确很空白，和周围的朋友了解了下，准备从尝试VPS搭建开始。

我的思路是在VPS上安装RouterOS CHR，然后建立隧道。网上找了制作的命令脚本，测试也成功了，但之前写的内容有问题，在这里重新更新（2021年8月9日）

关于网上的一些配置，其实找到的都是获取Linux的IP地址和网关，通过RouterOS脚本写入到镜像，安装完成后能直接连接，但我觉得这部分没有必要，因为VPS都使用了DHCP服务分配IP地址，CHR的RouterOS系统，安装完成后会自动创建DHCP-client自动获取IP，所以这部分是多余的。

关于mount挂载镜像这部分我还是多说下，因为我自己想做一个笔记，记录下关于mount的offset，查看img镜像文件的扇区，fdisk  -l chr.img，可得到IMG的数据信息，其中有开始的镜像扇区数N与每个扇区的长度，如下（offset这部分可以忽略，不关心的大家直接跳到VPS安装）：

6.36.4.img镜像是两个分区，我们从

root@raspberrypi:~# fdisk -l chr-6.36.4.img
Disk chr-6.36.4.img: 128 MiB, 134217728 bytes, 262144 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: dos
Disk identifier: 0x00000000

Device                       Boot Start         End      Sectors  Size Id Type
chr-6.36.4.img1         *      1               65536  65536  32M 83 Linux
chr-6.36.4.img2                65537     262143 196607 96M 83 Linux

65337*512=33554944

6.47.8.img的分区：

root@raspberrypi:~# fdisk -l chr-6.47.8.img
Disk chr-6.47.8.img: 64 MiB, 67108864 bytes, 131072 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: dos
Disk identifier: 0x00000000

Device                     Boot    Start    End            Sectors Size Id Type
chr-6.47.8.img1      *             1       131071         131071 64M 83 Linux

直接使用N=1，Sector=512B，相乘即可得到offset = 1*512 = 512 (Byte)

VPS配置信息

申请相应的VPS（根据自己需求选择VPS节点，推荐一个HK的主机），硬件配置单核CPU，1G内存、20G以上存储空间足够，安装操作系统选择CentOS7.x、ubuntu或Debian的linux系统都ok

VPS申请完成后，通过SSH或者控制台检查网络是否正常，确保DNS已经配置正确

[root@myvps ~]# cat /etc/resolv.conf
; generated by /usr/sbin/dhclient-script
nameserver 108.61.10.10

[root@myvps ~]#



可以通过ping命令测试DNS解析是否正常

[root@myvps ~]# ping www.google.com
PING www.google.com (74.125.137.106) 56(84) bytes of data.
64 bytes from 74.125.137.106 (74.125.137.106): icmp_seq=1 ttl=110 time=6.40 ms
64 bytes from 74.125.137.106 (74.125.137.106): icmp_seq=2 ttl=110 time=6.41 ms
64 bytes from 74.125.137.106 (74.125.137.106): icmp_seq=3 ttl=110 time=6.45 ms
64 bytes from 74.125.137.106 (74.125.137.106): icmp_seq=4 ttl=110 time=6.54 ms

^C

— www.google.com ping statistics —
4 packets transmitted, 4 received, 0% packet loss, time 3004ms
rtt min/avg/max/mdev = 6.405/6.454/6.546/0.079 ms
[root@myvps ~]#

DNS解析正常，才能从mikrotik下载CHR安装文件



通过ip addr命令查看网卡名称

[root@myvps ~]# ip addr

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo valid_lft forever preferred_lft forever inet6 ::1/128 scope host valid_lft forever preferred_lft forever

2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether 56:00:03:11:1d:22 brd ff:ff:ff:ff:ff:ff inet xx.42.101.160/23 brd xx.42.101.255 scope global dynamic eth0
       valid_lft 86019sec preferred_lft 86019sec  inet6 2001:19f0:6001:3f4a:5400:3ff:xxxx:1d22/64 scope global mngtmpaddr dynamic valid_lft 2591888sec preferred_lft 604688sec inet6 fe80::5400:3ff:xxxx:1d22/64 scope link valid_lft forever preferred_lft forever

[root@myvps ~]#



命令查看到，公网IP地址的网卡名称为eth0

查看硬盘名称，通过命令fdisk -l

[root@myvps ~]# fdisk -l

Disk /dev/vda: 26.8 GB, 26843545600 bytes, 52428800 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk label type: dos
Disk identifier: 0x0009a079
 Device Boot      Start         End      Blocks   Id  System
/dev/vda1   *        2048    52428766    26213359+  83  Linux

[root@myvps ~]#

确认磁盘名称为/dev/vda



VPS安装RouterOS

使用wget命令，下载CHR镜像文件（Raw disk image），下载RouterOS v7.0的操作相同

wget https://download.mikrotik.com/routeros/6.47.10/chr-6.47.10.img.zip -O chr.img.zip

解压文件：

unzip -c chr.img.zip > chr.img

如果没有安装unzip，ubuntu和debian可以使用apt-get安装：

apt-get update
apt-get install unzip

国外的VPS都做了dhcp服务器，IP地址绑定了VPS。CHR会创建dhcp-client配置，自动获取公网IP地址，最后使用dd命令将镜像写入vda：

[root@localhost ~]# dd if=chr.img bs=1024 of=/dev/vda
[root@localhost ~]# reboot

6.47.10的整个安装过程如下（解压后的文件名是chr-6.47.10.img）：

[root@localhost ~]# dd if=chr.img bs=1024 of=/dev/vda
65536+0 records in
65536+0 records out
67108864 bytes (67 MB) copied, 3.59435 s, 18.7 MB/s
[root@localhost ~]# reboot

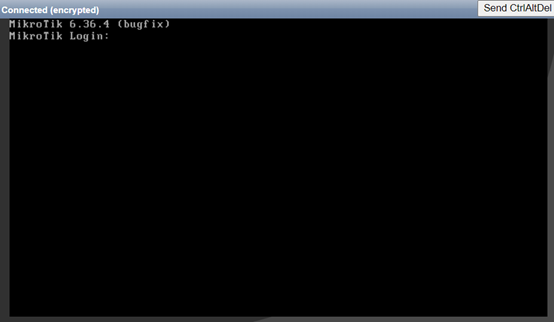

执行到reboot后，如果VPS不自己重启，在控制台手动重启VPS，下面是启动完成后的的登录界面，账号为admin，密码为空

进入控制界面后，通过/ip add print检查ip地址

检查网络没问题后，输入password命令修改admin密码，黑客对VPS扫描很厉害。

我安装完后没有及时修改密码就被黑了，黑的方式是，添加RouterOS计划任务，定时通过fetch下载脚本，import导入脚本，脚本会开启ip socket服务，允许指定IP连接到RouterOS的socket接口，然后关闭掉ip service下的所有服务端口，使得远程无法管理RouterOS，还好没有修改admin密码。

进入/system package upgrade下，使用check-for-updates命令，检查最新版本

使用download命令，下载更新RouterOS版本

然后使用/system reboot命令重启

重启完成后，使用winbox登录最新版本的RouterOS系统，完成配置，建议在/ip service菜单下关闭或修改不需要的服务端口。



进入winbox配置完成后，可以申请CHR的许可，但需要先注册MikroTik账号，进入system license查看ID

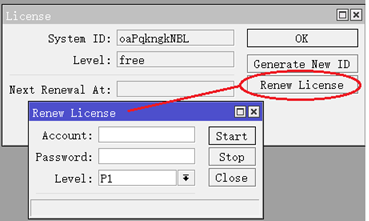

点击renew license，输入MikroTik注册的账号密码，申请P1许可，可以免费使用60天

60天内都可以购买正式版，P1等级就够用了，价格45USD，关于CHR的许可注册购买流程可以参见CHR（Cloud Host Router）许可注册购买流程
