RouterOS 多线路的nat端口映射问题

返程路由问题，对于RouterOS多线接入情况下，遇到的问题最多，而且在不同的环境下，解决方案也有不同，这篇文章探讨遇到问题最多的一种多线端口映射（不涉及PCC负载均衡情况，PCC的情况在配置了input和output策略后，大部分多线映射是可以解决的）

网络结构情况是，默认路由还是在WAN1上，我们需要映射TCP/3389到内网服务器192.168.1.8，配置情况如下：

首先要配置默认的src-nat的伪装规则隐藏内网地址

/ip firewall nat

add chain=srcnat action=masquerade



配置相应的端口映射规则

/ip firewall nat

add chain=dstnat dst-address=1.1.1.2 dst-port=3389 protocol=tcp action=dst-nat to-addresses=192.168.1.8  to-ports=3389

add chain=dstnat dst-address=2.2.2.2 dst-port=3389 protocol=tcp action=dst-nat to-addresses=192.168.1.8 to-ports=3389

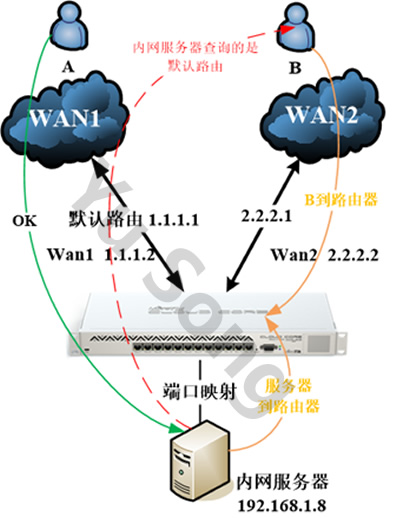

WAN1作为默认路由出口，A用户通过WAN1访问映射的服务器是ok的，但WAN2作为策略路由（通常路由器只会配置一条默认路由，除非ECMP场景）线路是失败的，按照PCC提到的input和output返程路由策略路由器本地双线访问是ok的，为什么在端口映射会失败。这里我们要把到WAN2的路径分为两段，如下图

从B用户到路由器是ok，因为有input和output策略，但从服务器到路由器这部分出问题了，内网服务器查询的是默认路由。因为input和output链表只管入和出路由器本地数据，而不管通过路由器转发的数据，因此我们要把标记策略进行修改

接下来需要在mangle标记wan2线路的策略，注意这里我们使用链表不再是input，而是prerouting，即路由之前，标记连接为wan2_con

/ ip firewall mangle

add chain=prerouting in-interface=wan2 action=mark-connection new-connection-mark=wan2_con



prerouting链表配置的是进入wan2口的数据标记的wan2_con，通过output链表标记返回的路由，和之前的PCC一样，取名wan2_route

/ip firewall mangle

add chain=output connection-mark=wan2_con action=mark-routing new-routing-mark=wan2_route



这样的配置并没有完，之前说过，由于output链表不会理会转发到互联网的数据，只是处理路由器本地路由，因此我们需要补充一条内网映射主机到外网的路由策略，也要返回到wan2口，配置如下：

/ip firewall mangle

add chain=prerouting connection-mark=wan2_con src-address=192.168.1.8/32 action=mark-routing new-routing-mark=wan2_route



再把对应的标记指定到相同的网关上

/ip route add gateway=2.2.2.1 routing-mark=wan2_route



注意：此方法仅适用于从外网访问，内网无效！
