MikroTIk CCR2004-1G-2XS-PCIe（PCIe接口的路由器）

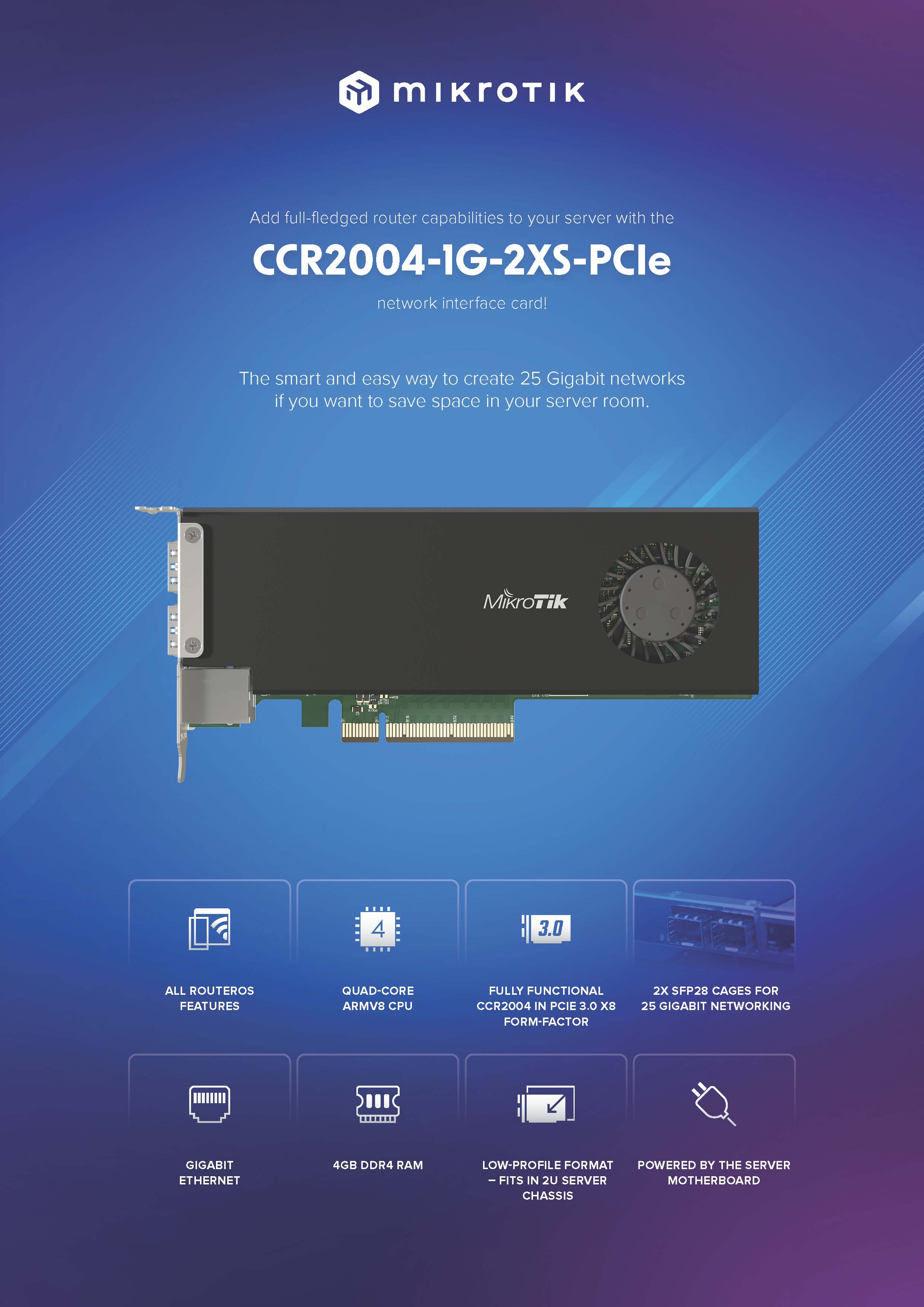

MikroTik官方推出了一款很奇特的产品CCR2004-1G-2XS-PCIe ，看着像一张显卡，其实是一张25G SFP28的网卡，还是一款PCIe的路由器，把路由器藏在一张PCIe卡上。对于这样的独特应用，我的理解也是模糊的。

官方介绍：把CCR2004做成PCIe卡安装到服务器，是为了节省机柜的空间。而对于这样的设计，在服务器上使用结合了一张2x 25G PCIe以太网适配器和一个功能齐全的路由器，会让人印象非常深刻。

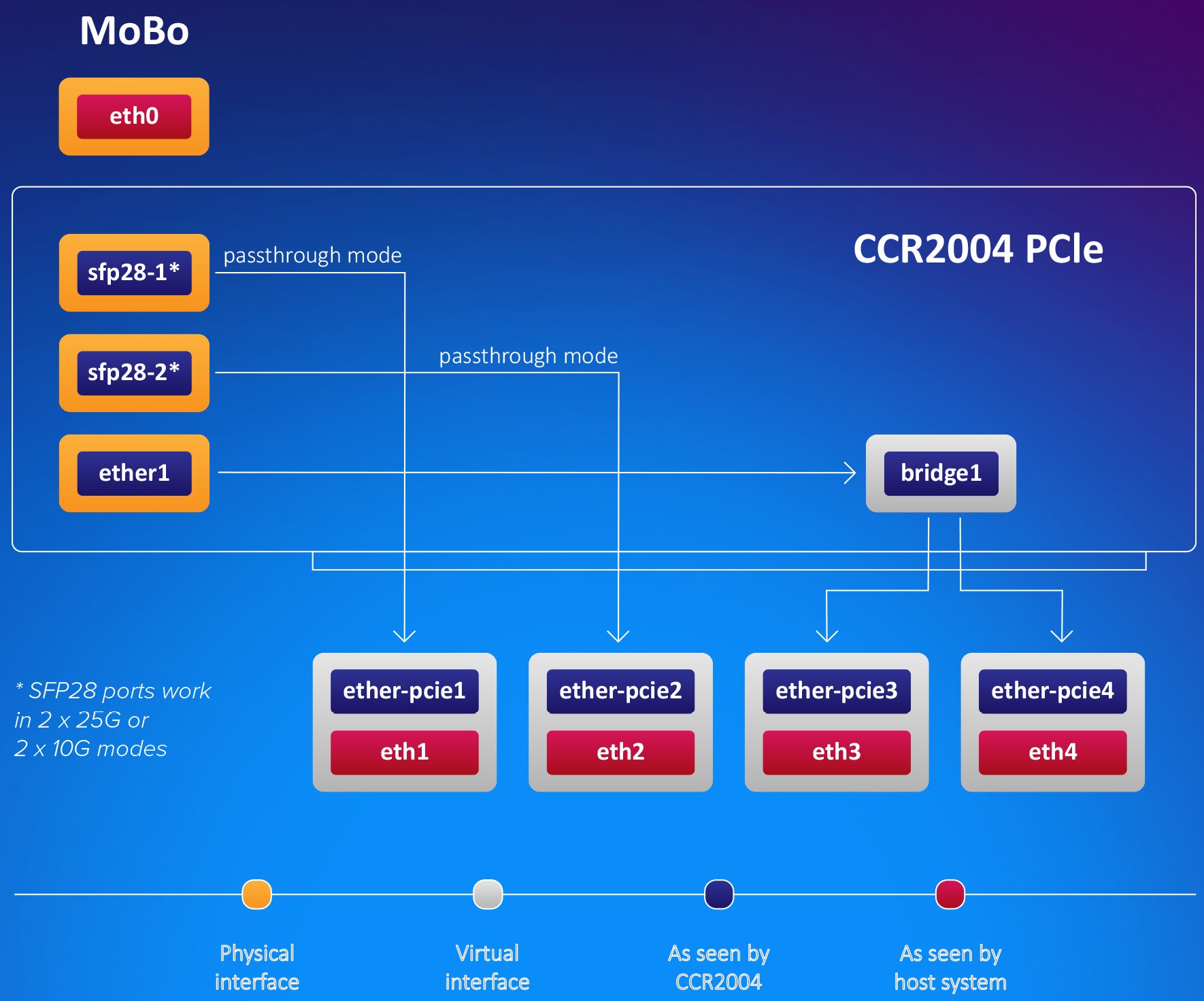

默认情况下，PCIe网卡将显示为四个虚拟以太网接口：25G SFP28作为两个直通模式接口显示，另外两个虚拟的以太网PCIe接口和一个千兆以太网桥接，用于管理访问。用户可以自由配置所有的接口和设置，因为内置了完整的RouterOS功能。

CCR2004-1G-2XS-PCIe也可以作为一个网卡工作，即直通模式。基本上，FastForward与FastPath模式也可以传递硬件链路状态。并且网卡可以使用巨帧线速转发(总线100Gbps)，能确保在大多数服务器设置中，CCR网卡不会成为传输瓶颈。在独立路由器模式下，能处理的网络应用包括:防火墙、用户管理、家庭媒体和文件服务器的访问控制，甚至一些数据中心的流量控制等，而不需要再安装一台独立的路由器。

处理器仍然采用， AL32400 4核心, ARMv8处理器，4G内存，128M NAND存储，从资料看CPU频率是2G，之前的CCR2004两款频率都是1.7G，理论上塞进服务器的空间狭小，应该降低功耗才对，但这款居然把频率提上去了，让真正的CCR2004路由器感觉凉凉的，估计MikroTik认为服务器里面的散热更凉快。

当然CCR2004-1G-2XS-PCIe在启动时存在一些局限，CCR2004-1G-2XS-PCIe需要一点启动时间。如果主机操作系统在CCR卡之前启动，将不会出现在可用的设备中。应该在BIOS中增加PCIe设备上电后的初始化延迟，或者在主机系统里重新初始化PCIe设备。安装MikroTik提供的信息，支持的服务器系统为Linux或者FreeBSD。

如下是官方给出在Linux上设置重新初始化，设备id为：0000\:03\:00.0

echo “1” > /sys/bus/pci/devices/0000\:03\:00.0/remove
sleep 2
echo “1” > /sys/bus/pci/rescan

官方很期待这个非传统设备的独特使用案例:一个高速网卡结合一个强大路由器，利用RouterOS强大的功能释放服务器的潜力!

产品代码	CCR2004-1G-2XS-PCIe
CPU	AL32400 2 GHz
CPU构架	ARM 64bit
CPU核心	4
RAM	4GB
RAM类型	DDR4
ROM	128 MB, NAND
1G以太网电口	1
25G SFP28	2
RouterOS 许可	level 6
尺寸	170 x 69 x 18 mm
工作温度	-20°C to +60°C
最大功率	25W



售价199USD，大概1200RMB，估计没有内置的交换芯片，硬件设计框架图还需要等官方公布资料在看看.对于IDC来说，一个机柜的空间是有限的，作为采购方租用一个机柜成本固定的情况下，希望放置更多的设备，如果把路由器塞进一台服务器的PCIe中，好像也就节约了1U的空间。但如果你只租用2U-4U的空间，安装1-3台服务器，可能这个PCIe路由器到也能为你节约可观的机柜成本。

如果真的安装到了PC主机或者服务器里，当服务器重启，PCIe网卡没有正常启动会如何？使用中出现驱动问题，导致网络中断，又会怎么？各种问题场景都可能出现，也可能在IDC上架时，搬运过程中PCIe接口松动，又会导致现场人员拆机处理。作为商业运营的数据中心，稳定压倒一切，多使用一个U位安装路由器更安心，不至于抠一个U位的成本。当然你有DIY的精神另当别论，DIY的目就是在有限的资源下，效益最大化！写着写着感觉MikroTik的产品一直都是这个DIY的定位。

2022年5月1日，元芳提供了一些测试信息：

CCR2004-1G-2XS-PCIe安装到主板上的PCIe，通过PCIe为其供电启动，网线连接电口，通过winbox扫描可以找到RouterOS系统。

元芳告诉我在普通PC上安装CCR2004-1G-2XS-PCIe，winbox能找到RouterOS，但无法识别sfp28的25G网卡。安装到HP DL360G7服务器，能识别到sfp28的25G网卡，说明普通PC的BIOS和服务器BIOS上，RouterOS驱动还有问题，肯定是首先优化服务器的兼容。

HP DL360G7上安装ubuntu server 22.04 ，在ubuntu启动后，查看网卡信息，能自动识别到CCR2004-1G-2XS-PCIe的网卡

ubuntu上显示4张网卡，ensif0-ensif3，分别对应ether-pcie1~ether-pcie4，即ether-pcie1和ether-pcie2是两个25G物理直通，ether-pcie3和ether-pcie4是ether1的桥接。也就是ubuntu的4个ensif网卡是连接到RouterOS的4个ether-pcie网卡，然后RouterOS再做相应的网络设置与sfp28物理口配置。
